DS1923

Регистратор температуры и влажности Hygrochron из семейства iButton с регистрационной памятью 8 кбайт

Отличительные особенности:

• Цифровой гигрометр контролирует влажность при разрешающей способности 8-разр. (погрешность 0.6% относительной влажности) или 12-разр. (погрешность 0.04% относительной влажности)
• Рабочий температурный диапазон: -20…+85°C; относительная влажность 0…100%
• Автоматический выход из экономичного режима, измерение температуры и/или влажности, запоминание измеренных данных в энергонезависимой памяти размером 8 кбайт в 8 или 16-разр. формате
• Цифровой термометр контролирует температуру с разрешением 8-разр. (0.5°C) или 11-разр. (0.0625°C)
• Погрешность контроля температуры не хуже ±0.5°C в диапазоне от -10°C до +65°C с программной коррекцией
• Встроенный датчик влажности обеспечивает одновременность регистрации температуры и влажности
• Чувствительный элемент емкостного типа из полимера
• Специальный фильтр защищает датчик от пыли, грязи, воды и загрязнений
• Частота преобразования от 1 секунды до 273 часов
• Программируемая задержка запуска регистрации по двум критериям: истекшее время или по достижении пороговой температуры
• Программируемые пороги сигнализации нахождения температуры и влажности в заданном диапазоне
• Быстрый доступ к устройству через 1-пров интерфейс 1-Wire
• Функция условного поиска
• 512 байт памяти общего назначения + 64 байта калибровочной памяти
• Двухуровневая защита паролем всей памяти и конфигурационных регистров
• Связь с управляющим контроллером через 1 цифровой сигнала на скорости до 15,4 кбит/сек (стандартный режим) или на скорости до 125 кбит/сек в ускоренном режиме
• Индивидуальная калибровка в камере NIST
• Калибровочные коэффициенты для датчиков температуры и влажности записаны в энергонезависимую память

Области применения:

• Контроль температуры и влажности при производстве и обработке продуктов питания
• Транспортировка товаров чувствительных к температуре и влажности, промышленное производство
• Складской контроль
• Изучение/контроль окружающей среды

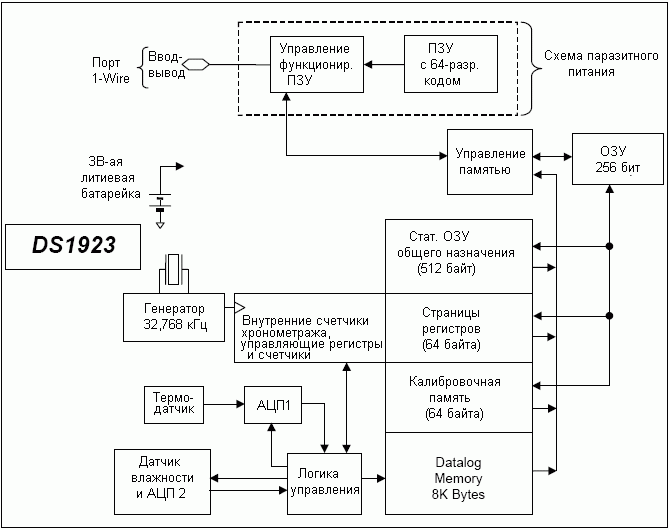

Структурная схема:

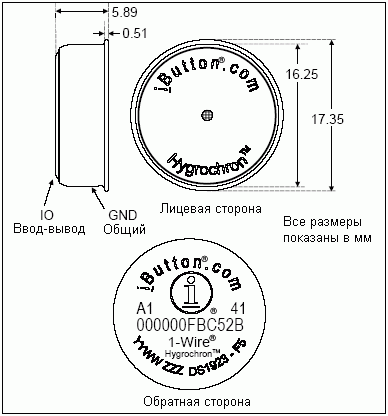

Расположение выводов:

Общее описание:

DS1923 - регистратор температуры/влажности из семейства iButton, который предназначен для измерения температуры и влажности, а затем запоминания измеренных значений в защищенном секторе памяти. Запись выполняется на заданной пользователем частоте. Считывание 8192 8-разр. значений или 4096 16-разр. значений выполняется с интервалом времени от 1 секунды до 273 часов между каждым считыванием. Кроме этого, имеется статическое ОЗУ размером 512 байт для хранения оперативной информации приложения и 64 байта для хранения калибровочных данных. Процесс регистрации может быть инициирован немедленно или по двум критериям: по истечении заданного времени или при достижении заданной температуры. Доступ к памяти и функциям управления может быть защищен паролем.

DS1923 соединяется с управляющим контроллером посредством 1-проводного последовательного интерфейса, при этом для физического соединения требуется два проводника: линия данных и общий. Каждый регистратор DS1923 содержит собственный 64-разр. серийный номер, который программируется при производстве с помощью лазера. Стальной корпус регистратора обладает высокой стойкостью к вредным воздействиям окружающей среды, в т.ч. пыль, грязь и удары. Регистратор легко устанавливается на любом объекте, в т.ч. контейнеры, поддоны и мешки.

Информация для заказа:

Документация:

507k Engl Описание iButton DS1923

---
