MAX270, MAX271

Двухканальный, аналоговый ФНЧ второго порядка с цифровым программированием

Отличительные особенности:

• Аналоговый фильтр – тактовый сигнал не требуется
• Двухканальный ФНЧ второго порядка
• Раздельное программирование секций: от 1 кГц до 25 кГц
• Динамический диапазон 96 дБ
• Не требуется внешних элементов
• Возможно каскадное включение для реализации фильтров более высоких порядков
• Режим shutdown с малым энергопотреблением
• Система фиксации track-and-hold

Области применения:

• ФНЧ
• Сглаживающие фильтры
• Сглаживание выходных сигналов
• Малошумящие приложения
• Анти-алиасинг и Track-and-Hold (MAX271)

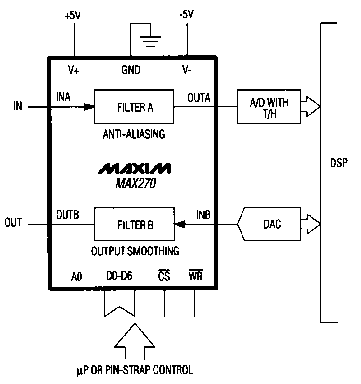

Типовая схема включения:

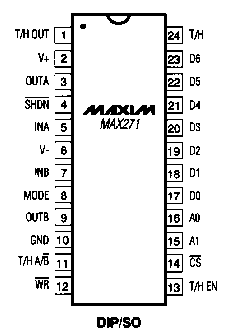

Расположение выводов:

Описание:

ИС MAX270/ MAX271 являются двухканальными аналоговыми фильтрами второго порядка с цифровым программированием. Их типичный динамический диапазон 96 дБ намного превышает характеристики большинства фильтров с коммутацией конденсаторов, которые требуют дополнительной фильтрации, для подавления шумов тактовой частоты. ИС MAX270/ MAX271 идеальны для применения в приложениях анти- алиасинга и в приложениях сглаживания сигналов ЦАП, и могут каскадироваться, для получения фильтров более высоких порядков.

Две секции фильтра программируются независимо, либо с помощью микропроцессора, либо путем установки логических уровней на входах ИС. Частоты среза могут выбираться в диапазоне от 1 кГц до 25 кГц.

ИС MAX270 имеет встроенный, незадействованный ОУ, тогда как, MAX271 имеет встроенную систему фиксации track-and-hold (T/H).

Документация:

502 Kb Engl Описание микросхемы

---
