MAX5487/MAX5488/MAX5489

Двойные 256- позиционные энергонезависимые цифровые потенциометры с SPI интерфейсом

Отличительные особенности:

• Восстановление при включении из энергонезависимой памяти положения движка потенциометра
• Крошечный 3x3x0.8 мм тонкий QFN корпус
• DNL= ±0.5 LSB в режиме делителя напряжения
• INL = ±1 LSB в режиме делителя напряжения
• 256 позиций движка потенциометра
• Температурный коэффициент сквозного сопротивления 35 ppm/°C
• Температурный коэффициент коэффициента деления 5 ppm/°C
• Сквозное сопротивление 10, 50 или 100 кОм
• SPI- совместимый последовательный интерфейс
• Надежность:

  - 200 000 циклов записи/чтения положений движка потенциометра

  - Срок хранения данных 50 лет

• Однополярное питание от +2.7 до +5.25 В

Области применения:

• Регуляторы контрастности ЖКИ
• Регуляторы громкости
• Замена механических потенциометров
• Программируемые усилители и фильтры с низким дрейфом

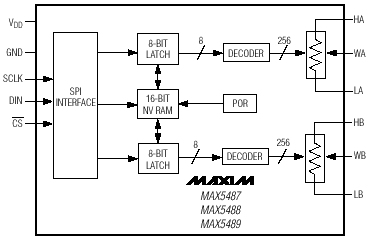

Структурная схема MAX5487/MAX5488/MAX5489:

Расположение выводов MAX5487/MAX5488/MAX5489:

Общее описание:

MAX5487/MAX5488/MAX5489 - двойные энергонезависимые линейные цифровые потенциометры, имеющие простой трехпроводный SPI интерфейс управления. Каждый прибор исполняет ту же самую функцию, что и дискретный потенциометр или регулируемое сопротивление, и имеет 256 положений движка потенциометра. Встроенная энергонезависимая память позволяет сохранять информацию о положении движка потенциометра после отключения питания.

MAX5487/MAX5488/MAX5489 имеют три номинальных значения сопротивления: 10 кОм (MAX5487), 50 кОм (MAX5488) или 100 кОм (MAX5489). Приборы имеют номинальный температурный коэффициент сквозного сопротивления - 35 ppm/°C и работают от однополярного источника питания от 2.7 до 5.25 В.

MAX5487/MAX5488/MAX5489 доступны в 16- контактном 3x3x0.8 мм тонком QFN корпусе и имеют рабочий температурный диапазон от -40°C до +85°C.

Документация:

535 Kb Engl Описание микросхемы

---
