MAX533
Счетверенный 8-разрядный DAC с размахом выходного сигнала от шины до шины, напряжением питания до 2,7 В и двупроводным последовательным интерфейсом
Отличительные особенности
- абота от однополярного источника в диапазоне напряжений питания от +2,7 до+3,6 В
- Сверхмалое потребление:
- 0,7 мA в рабочем режиме
- 1 мкА в режиме Shutdown
- Диапазон опорных напряжений от потенциала земли до VDD
- Выходные буферные усилители с размахом сигнала от шины до шины
- Последовательный интерфейс (10 МГц) совместимый с SPI, QSPI (CPOL = CPHA = 0 или CPOL = CPHA = 1) и Microwire
- Регистры с двойным буферированием, обеспечивающим синхронное обновление
- Последовательный выход данных, обеспечивающий каскадирование приборов
- Сброс по подаче питания очищает последовательный интерфейс и все регистры устанавливает в 0
- Программно устанавливаемый режим Shutdown
- На вход источника опорного напряжения могут быть поданы напряжения любой шины питания
- Асинхронный аппаратный сброс по подаче питания, устанавливающий все внутренние регистры в 0
- Поставляются в малогабаритных 16-выводных корпусах PDIP и QSOP в исполнении для диапазонов рабочих температур от 0°C до +70°C и от-40°C до +85°C
| Тип прибора |
Разреш-ающая способ-ность (Биты) |
Кол-во DAC |
Напря-жения питания (V) |
Потреб-ляемый ток, тип. (mA) |
Тип выхода |
Время уста-новки, тип. (µs) |
ИОН |
Корпус |
| MAX533 |
8 |
4 |
+2,7...+3,6 |
0,68 |
Потенци-альный |
6 |
Внешний |
PDIP16
QSOP16 |
Области применения
- Цифровая настройка смещения/усиления
- Программируемые аттенюаторы
- Программируемые источники тока
- Портативное оборудование тестирования и измерения и другая аппаратура
Расположение выводов:

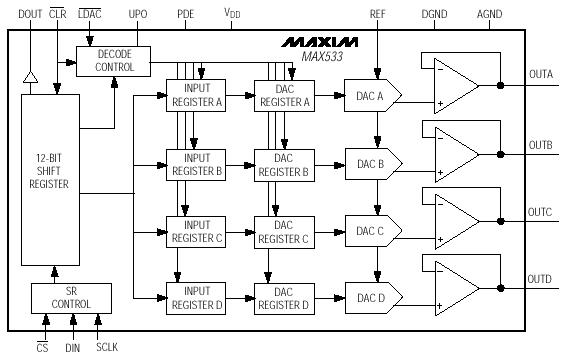

Структура:
Назначение выводов
| Вывод |
Обозначение |
Описание |
| 1 |
OUTB |
Выходное напряжение DACB |
| 2 |
OUTA |
Выходное напряжение DACA |
| 3 |
REF |
Вход опорного напряжения |
| 4 |
UPO |
Программно устанавливаемый логический выход |
| 5 |
PDE |
Разрешение режима Power-Down |
| 6 |
LDAC# |
Вход загрузки DAC. Активен низким уровнем |
| 7 |
CLR# |
Вход очистки DAC. Активен низким уровнем |
| 8 |
DOUT |
Выход последовательных данных |
| 9 |
CS# |
Вход выбора кристалла. Активен низким уровнем |
| 10 |
SCLK |
Вход сигнала последовательной синхронизации |
| 11 |
DIN |
Вход последовательных данных |
| 12 |
DGND |
Цифровая земля |
| 13 |
VDD |
Положительное напряжение питания от 2,7 до 3,6 В |
| 14 |
AGND |
Аналоговая земля |
| 15 |
OUTD |
Выходное напряжение DACD |
| 16 |
OUTC |
Выходное напряжение DACC |
Описание
Прибор MAX533 является счетверенным 8-разрядным цифро-аналоговым преобразователем с потенциальным выходом и последовательным входом, работающим в диапазоне напряжений питания от 2,7 до 3,6 В. Встроенные прецизионные буферы обеспечивают возможность размаха выходного сигнала от шины до шины.
Последовательный интерфейс оснащен двойным буферированием: за 12-разрядным входным регистром следуют четыре 8-разрядных буферных регистра и четыре 8-разрядных регистра DAC. 12-разрядное последовательное слово данных состоит из 8 битов данных и четырех битов управления (для выбора DAC и специальных команд программирования. И входной регистр и регистры DAC могут быть обновлены независимо или одновременно посредством одной программной команды. Два дополнительных вывода асинхронного управления (LDAC# и CLR#) обеспечивают одновременное обновление или очистку входных регистров и регистров DAC.
Последовательный интерфейс совместим с SPI™, QSPI™ (CPOL = CPHA = 0 или CPOL = CPHA = 1) и Microwire™. Буферированный выход данных обеспечивает каскадирование нескольких приборов
Прибор MAX533 поставляется в малогабаритных 16-выводных корпусах DIP и CERDIP, кроме того,прибор MAX533 поставляется в 16-выводном корпусе QSOP, занимающем на печатной плате ту же площадь, что и 8-выводной корпус SO.
