MAX5891

16- битный ЦАП с производительностью 600 Msps, высокими динамическими характеристиками и LVDS входами

Отличительные особенности:

• Скорость обновления выхода 600 Msps
• Низкая спектральная плотность шума: -157 dBFS/Гц при частоте выходного сигнала f_OUT = 36 МГц
• Превосходный SFDR и IMD параметры

  SFDR = 79 dBc при f_OUT = 30 МГц (по Найквисту)

  SFDR = 67 dBc при f_OUT = 130 МГц (по Найквисту)

  IMD =-93 dBc при f_OUT = 30 МГц

  IMD =-76 dBc при f_OUT = 130 МГц

• ACLR = 72 дБ при f_OUT = 122.88 МГц
• Полное перекрытие выходным током диапазона 2 - 20 мА
• LVDS - совместимые цифровые входы
• Встроенный +1.2 В ИОН
• Низкое потребление: 298 мВт при скорости 600 Msps
• Компактный (10x10 мм) QFN-ЕР
• Доступен оценочный комплект (MAX5891EVKIT)

Области применения:

• Автоматизированная испытательная аппаратура (ATE)
• Базовые станции UMTS (с одной и несколькими поднесущими), CDMA, GSM
• Кабельные модемы телекоммуникационных систем (CMTS)
• Связь: фиксированные системы широкополосного доступа, двухточечные микроволновые системы связи
• Прямые синтезаторы частоты (DDS)
• Контрольно-измерительная аппаратура

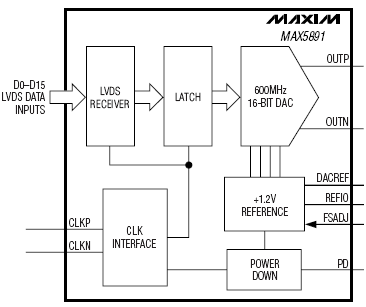

Блок-схема:

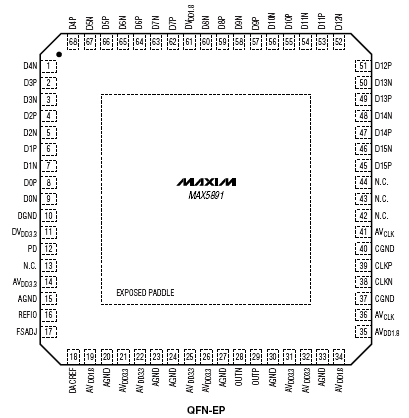

Расположение выводов:

Общее описание:

MAX5891 - передовой 16- разрядный ЦАП с производительностью 600 Msps, удовлетворяющий требованиям к рабочим характеристикам синтезаторов сигналов базовых станций беспроводных систем связи и других коммуникационных систем. Работая от +3.3 и +1.8 В источника питания, ЦАП MAX5891 поддерживает скорость обновления 600 Msps, имеет быстродействующие LVDS входы, потребляет всего 298 мВт и имеет SFDR = 80 dBc при частоте выходного сигнала f_OUT = 30 МГц.

MAX5891 использует архитектуру регулировки тока, которая поддерживает выходной ток во всем диапазоне 2 - 20 мА и обеспечивает диапазон мощности выходного сигнала от -2 до -22 dBm при симметричной нагрузке 50 Ом. MAX5891 имеет встроенный +1.2 В ИОН и регулирующий усилитель, позволяющий гарантировать высокую точность и низкие шумовые параметры. Для обеспечения гибкости и повышения точности коэффициента усиления прибор имеет вход REFIO для подачи внешнего опорного сигнала.

Цифровые входы MAX5891 принимают LVDS сигналы, а гибкий вход синхроимпульсов может работать как в дифференциальном, так и в несимметричном режиме, а так же как открытый, так и открытый вход. MAX5891 доступен в 68 контактном QFN корпусе и имеет рабочий температурный диапазон от -40°C до +85°C. Выпускаются 14- (MAX5890) и 12- битные (MAX5889) ЦАП, совместимые по выводам с MAX5891.

Документация:

488 Kb Engl Описание микросхемы

---
