MAX3272

+3.3 В, 2.5 Гбит/с экономичный ограничивающий усилитель

Отличительные особенности:

• Однополярное питание +3.3 В
• Потребляемый ток 33 мА
• Детерминированный джиттер 5 пс
• Длительность фронтов 90 пс
• Функция выходного ограничения
• Программируемая функция ограничения сигнала
• Выходной интерфейс CML токовой логики (current-mode logic)
• Корпус 20-Pin QFN
• Выбираемая полярность выходного сигнала

Области применения:

• Оптические приемники стандарта Gigabit Ethernet
• Опто- волоконные оптические приемники
• Системы развязки сигналов
• Оптические приемники 2.5 Гбит/с
• Приемники SONET/SDH

Расположение выводов:

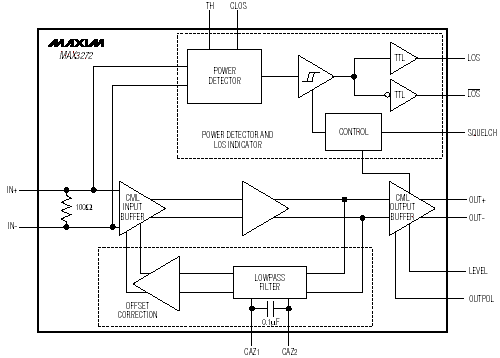

Структура:

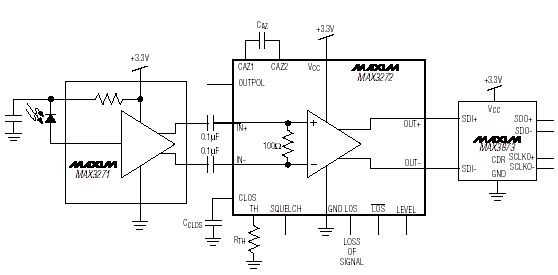

Типовая схема включения:

Описание:

Ограничивающий усилитель MAX3272 принимает широкий диапазон входных напряжений и выдает выходной сигнал с постоянным уровнем напряжения и с контролируемыми длительностями фронтов. Дополнительные функции включают детектирование мощности сигнала с программируемым индикатором уровня затухания сигнала (LOS), дополнительную опцию отключения выходного сигнала при падении уровня входного сигнала ниже предустановленного уровня, и выбираемую полярность выходного сигнала. Данная ИС имеет отличные характеристики по фазовым искажениям и имеет малую рассеиваемую мощность.

ИС MAX3272 имеет токовый логический интерфейс (CML) выходных данных, устойчивый к индуктивности каналов, и выпускается в корпусе типа QFN (4 х 4 мм), или в форме кристалла. Наряду с MAX3271, MAX3272, данная ИС идеальна для реализации экономичных, компактных оптических приемников.

Документация:

556 Kb Engl Описание микросхемы

---
