MAX3885

+3.3 В 2.488 Гбит/с SDH/SONET последовательно-параллельный преобразователь 1:16 с LVDS выходами

Отличительные особенности:

• Однополярное +3.3 В питание
• Последовательный 2.488 Гбит/с поток преобразуется в параллельный 155 Мбит/с поток
• Потребление 660 мВт
• LVDS выходы данных и входы синхронизации
• PECL входы с самостоятельным смещением, упрощающие подключение по переменному току
• Входы синхронизации для повторного совмещения преобразования кадров данных

Области применения:

• 2.488 Гбит/с SDH/SONET системы передачи
• Добавляющие/исключающие мультиплексоры
• Цифровые кросс-коммутаторы

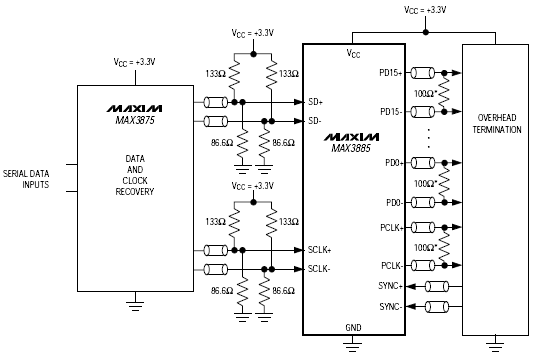

Типовая схема включения:

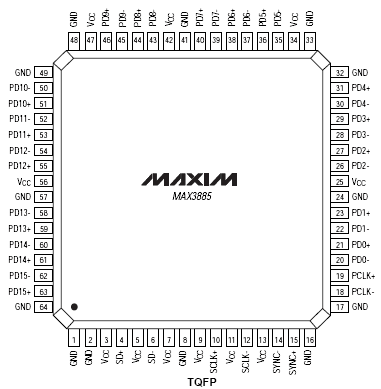

Расположение выводов:

Общее описание:

Последовательно-параллельный преобразователь MAX3885 идеален для преобразования последовательного 2.488 Гбит/с потока в 16- разрядный параллельный 155 Мбит/с поток в SDH/SONET приложениях. Работая от однополярного +3.3 В питания, этот прибор принимает последовательные PECL сигналы синхронизации и данных и формирует низковольтные дифференциальные сигналы (LVDS) синхронизации и данных на выходе, предназначенные для передачи их быстродействующей цифровой схеме. Также прибор имеет LVDS вход синхронизации, который позволяет реализовать повторное совмещение и преобразование кадров данных. MAX3885 доступен 64 контактном TQFP корпусе и имеет рабочий температурный диапазон от -40°C до +85°C.

Документация:

124 Kb Engl Описание микросхемы

---
