MAX4366, MAX4367, MAX4368

330 мВт, ультра- малогабаритные усилители аудио сигналов с режимом отключения

Отличительные особенности:

• Нагрузочная способность 330 мВт/32 Ом (220 мВт/ 16 Ом)
• Величина гармонических искажений THD + шум на 1 кГц 0.02% (120 мВт/32 Ом)
• Внутренняя мостовая архитектура
• Не требует подключения выходных разделительных конденсаторов
• Работает от однополярного источника с напряжением от 2.3 В до 5.5 В
• Потребляемый ток 2 мА
• Режим отключения с экономией энергопотребления
• Режим подавления щелчков при включении и отключении
• Тепловая защита от перегрузки
• Выпускаются в корпусах SOT23, QFN, µMAX, и UCSP

Области применения:

• Сотовые телефоны
• Дуплексные радиостанции
• PDA
• Головные телефоны
• Гарнитуры
• Аудиоустройства общего назначения

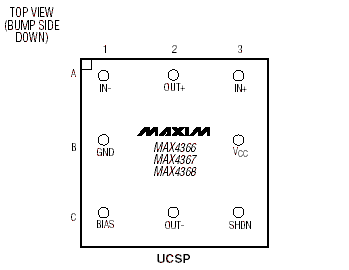

Расположение выводов:

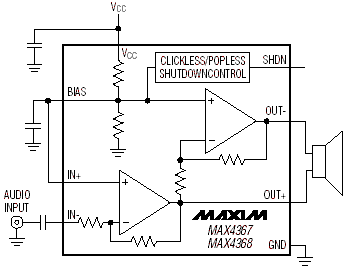

Типовая схема включения:

Описание:

Мостовые усилители мощности аудио сигналов MAX4366/MAX4367/MAX4368 предназначены для использования в устройствах со встроенными динамическими головками и головными телефонами. ИС MAX4366/MAX4367/MAX4368 имеют продолжительную нагрузочную способность 330 мВт на нагрузке 32 Ом, или 200 мВт на 16 Ом с коэффициентом полных гармонических искажений + шум величиной 1%, при питании от однополярного источника +5 В.

Использование в ИС MAX4366/MAX4367/MAX4368 выходов с мостовой архитектурой исключает необходимость установки выходного разделительного конденсатора, снижая себестоимость необходимых внешних компонентов. Усилители MAX4366/MAX4367/MAX4368 также обладают функциями отключения со снижением энергопотребления, подавления щелчков при включении/отключении питания, и встроенной цепью формирования DC –смещения. ИС MAX4366 имеет стабильный программируемый коэффициент усиления. Усилители MAX4367/MAX4368 имеют внутренне- предустановленные коэффициенты усиления в 2В/В и 3В/В, соответственно.

Все перечисленные ИС выпускаются в корпусах типов 8-pin SOT23, QFN и µMAX и 8-bump (UCSP™) (с точечными выводами).

Документация:

512 Kb Engl Описание микросхемы

---
