MAX900, MAX901, MAX902, MAX903

Быстродействующие, экономичные компараторы напряжения

Отличительные особенности:

• Задержка распространения сигнала 8 нс (тип)
• Потребляемая мощность 18 мВт/компаратор (тип, при +5 В)
• Раздельные шины питания для аналоговых и цифровых цепей
• Гибкий режим питания аналоговых цепей: от +5 до +10 В, или ±5 В
• Диапазон входных сигналов включает шину отрицательного питания
• TTL- совместимые выходы
• TTL- совместимые входы регистров – защелок (исключая MAX901)

Области применения:

• Быстродействующие АЦП
• Быстродействующие преобразователи Напряжение/Частота
• Магистральные приемники
• Пороговые детекторы
• Входные триггерные цепи
• Быстродействующие системы выборки данных
• ШИМ – приложения

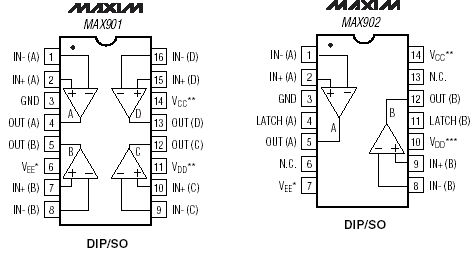

Расположение выводов:

Описание:

Быстродействующие, экономичные, одно/двух/четырехканальные компараторы напряжений MAX900/MAX901/MAX902/MAX903 имеют дифференциальные аналоговые входы и выходы с логическими TTL –уровнями. Малое время задержки распространения (8 нс, тип., при перегрузке 5 мВ), делает ИС MAX900/MAX901/MAX902/MAX903 идеальными для приложений с быстродействующими АЦП и цепями выборки сигналов, магистральных приемников, преобразователей напряжение/частота (ПНЧ), и многих других приложений с дискриминацией данных.

Все компараторы могут питаться от раздельных источников питания для аналоговых и цифровых каскадов, или от совместного источника питания. Диапазон аналоговых, синфазных входных сигналов включает потенциал отрицательной шины питания, позволяя работать с уровнями сигналов, близкими к потенциалу корпуса, при работе с униполярным источником питания. ИС MAX900/MAX901/MAX902/MAX903 потребляют 18 мВт на компаратор, при питании от +5 В.

ИС MAX900/MAX901/MAX902/MAX903 оборудованы независимыми, TTL – совместимыми входами с системой фиксации уровней. Выходные уровни компараторов фиксируются, когда входы управления LATCH удерживаются в низком логическом состоянии. MAX901 обладает всеми функциями, присущими MAX900/MAX902/MAX903, за исключением системы фиксации уровней.

Документация:

158 Kb Engl Описание микросхемы

---
