DS2450

Cчетверенный АЦП с однопроводным интерфейсом

Описание

DS2450 представляет собой четырехканальный АЦП. Он имеет 8-битную точность и может сопрягаться с широким множеством датчиков и приборов, оцифровывать сигнал и передавать его на устройства сбора и обработки данных по простой однопроводной сети 1-Wire. Встроенный уникальный серийный номер позволяет объединить множество DS2450 с помощью однопроводной сети 1-Wire и получить доступ к конкретному датчику в пределах сети.

Особенности:

• Четырехканальный АЦП на одном последовательном порту
• Питание через вход Vcc или паразитное через линию передачи данных
• 8-битная точность, 16-битная разрешающая способность
• Два диапазона входных измерений: 0В-2.56В и 0В-5.12В
• Напряжение питания от 4.5B до 5.5В; рабочий диапазон температур от –40°С до +85°С
• Неиспользуемые аналоговые каналы могут быть сконфигурированы для работы в качестве ключа с открытым коллектором.
• Время преобразования – 80 мкс/бит (в худшем случае). Пример: 3 канала, разрешение 9 бит = 3х9х80мкс+160мкс инициализация=2.32мс=140 выборок по каждому каналу в секунду
• Уникальный серийный номер (ID) позволяет однозначно определить конкретный датчик в качестве источника измерений
• Возможность объединения нескольких устройств по однопроводной сети 1-Wire
• Передача данных по дешевому кабелю типа “витая пара”

Назначение выводов:

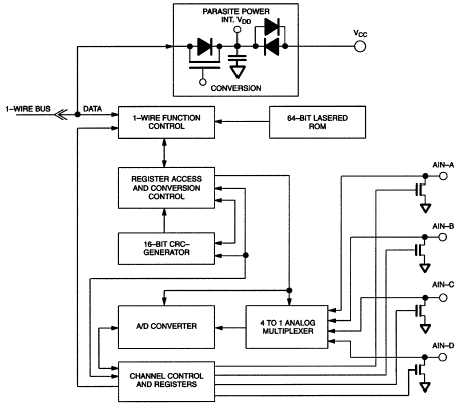

Структура:

Применение:

Сеть 1-Wire успешно зарекомендовала себя в задачах, требующих дешевого, низко- и среднескоростного мониторинга и функций контроля. DS2450 только упрочняет эту позицию, добавляя возможность преобразования аналогового сигнала от датчиков, источников питания, потенциометров и передачи его по однопроводной сети. Потенциальные заказчики: производители датчиков, контрольного и мониторингового оборудования (измерение температуры, мониторинг окружающей среды и др.), оборудования инструментального контроля.

Документация:

498 Kb Engl Описание микросхемы

---
