DS25LV02

Низковольтное EPROM объемом 1024 бита

Отличительные особенности:

• 128 байт EPROM организованы как 4 отдельные страницы с возможностью блокировки
• Обратно совместима с DS2502
• Интерфейс Dallas 1-Wire
• Питание логической нагрузки на входе совместимо с шиной питания ввода-вывода 1.8В
• Уникальный 64-разрядный серийный номер
• Работает от низковольтного источника питания 2.2В
• Корпус TSOT-23

Области применения:

• Беспроводные телефоны
• Цифровые камеры
• MP3 плееры

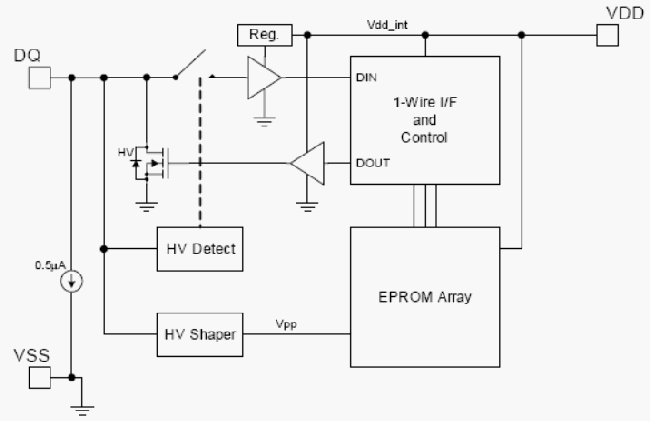

Структурная схема:

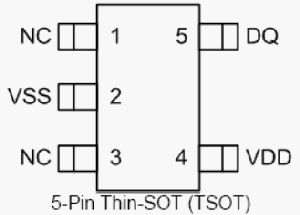

Расположение выводов:

Общее описание:

DS25LV02 обеспечивает хранение информации и серийного номера для аккумуляторных источников питания. Интерфейс Dallas 1-Wire позволяет осуществлять последовательное подключение одной батареи, а уникальный серийный номер обеспечивает множественное подсоединение и идентификацию отдельных устройств. 1024 бита памяти организованы в виде 4-х 32-байтных страниц, которые позволяют сохранять характеристики батарей источника питания, регистрировать параметры напряжения, тока и температуры в режиме зарядки, а также дату изготовления батарей аккумулятора. Для гарантирования целостности данных осуществляется проверка CRC кода. Запись в отдельные страницы EPROM может осуществляться непосредственно в системе, а сами страницы могут блокироваться для защиты записанных данных. DS25LV02 разработана полностью совместимой с DS2502 и предназначена для использования в подобных системах.

Документация:

218 Kb Engl Описание микросхемы

---
