HMS39C7092

32-разрядный микроконтроллер с интегрированной флэш-памятью

Отличительные особенности:

• Встроенная модульная архитектура (применяется шина АМВА)
• Использование 32/16-разрядного ядра из семейства ARM7TDMI
• 192 кбайт (96 кбайт x 16-бит) флэш-памяти
• 4 кбайт внутреннего статического ОЗУ
• 8/16-разрядная внешняя шина данных
• Восемь программируемых выходов выбора внешних микросхем
• Малое энергопотребление в нормальном режиме работы
• Полностью статическая работа : макс. 50 МГц
• Контроллер прерываний с программированием приоритета (8 внешних источников)
• Шесть 16-разрядных мультифункциональных таймеров с ШИМ общего назначения
• Один 8-разрядный сторожевой таймер
• Два УАПП (универсальный асинхронный приемопередатчик) совместимый с УАПП 16C550
• Программируемые порты ввода/вывода (75 линий)
• 10-разрядный 5-канальный АЦП
• 100-выв. корпус TQFP

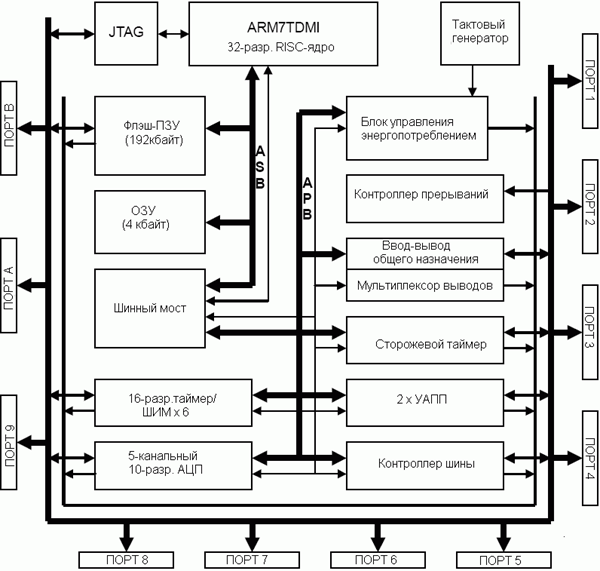

Структурная схема HMS39C7092:

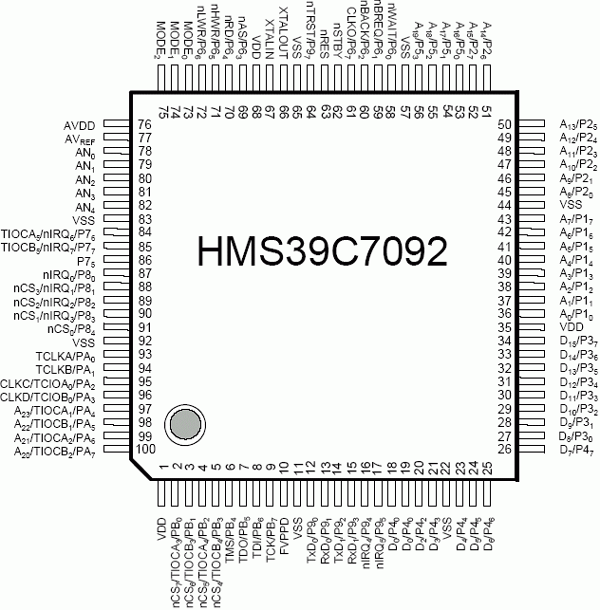

Расположение выводов HMS39C7092:

Общее описание:

HMS39C7092 - 16-разрядный микроконтроллер с интегрированной флэш-памятью для оптических запоминающих устройств. Является первым представителем семейства 16/32-разрядных высокопроизводительных микроконтроллеров фирмы Magnachip Semiconductor. Это семейство состоит из ряда периферийных устройств, на основе которых построено множество других микроконтроллеров. Микроконтроллер содержит следующие встроенные периферийные устройства: 192 кбайт флэш-памяти, 4 кбайт статического ОЗУ, 6 канальный 16-разрядный таймер, сторожевой таймер, 2 канальный УАПП, контроллер прерываний с программируемым приоритетом, программируемые порты ввода/вывода (75 линий), контроллер шины с логикой выбора внешних микросхем. Все эти устройства образуют внутреннюю модульную архитектуру, называемой АМВА.

Документация:

1929 Kb Engl Полное описание микросхемы

---
