GMS30C7201

Высокоэффективный, маломощный, однокристальный микропроцессор, оптимизированный для WinCE приложений

Отличительные особенности:

• 32-разр. RISC-ядро КМОП ЦПУ ARM7TDMI
• Кэш-память данных/инструкций размером 8 кбайт
• Блок управления памятью для WindowsCE
• ЦСП Piccolo (с функцией программного модема)
• Кэш-память инструкций размером 512 байт для ЦСП Piccolo
• Поддержка системы хранения многобайтных слов Little Endian (младший байт - старший байт)
• Однокристальная периферия с индивидуальным выключением питания:

  - Многоканальный ПДП

  - Таймер

  - Контроллер прерываний

  - Контроллер памяти для ПЗУ, флэш-памяти, статического ОЗУ, синхронного динамического ОЗУ (SDRAM)

  - Контроллер PCMCIA II и Compact Flash

  - Блок управления энергопотреблением

  - Контроллер ЖКИ для монохромных и цветных ЖКИ типов STN и TFT

  - Контроллер VGA с однокристальными ЦАП (для непосредственного управления дисплеями)

  - Часы реального времени (генератор 32.768 кГц)

  - Инфракрасная связь (поддержка IrDA-связи на скорости 4Мбит/с и менее)

  - 2 УАПП (совместимость с 16C550)

  - Аналоговый интерфейс

  - Интерфейс сканирования клавиатуры

  - Порт ввода-вывода общего назначения

  - Модуль последовательного синхронного интерфейса для MMC карт

  - Интерфейс USB

  - АЦП и интерфейсный модуль (сенсорная панель)

  - ЦАП и интерфейсный модуль (аудио-выход)

  - ФАПЧ

• Отладочный интерфейс JTAG и граничное сканирование
• Технологический процесс 0.35мкм
• Напряжение питания 3.3В
• 360-выводной корпус BGA
• Рабочая частота 60MHz
• Малое энергопотребление

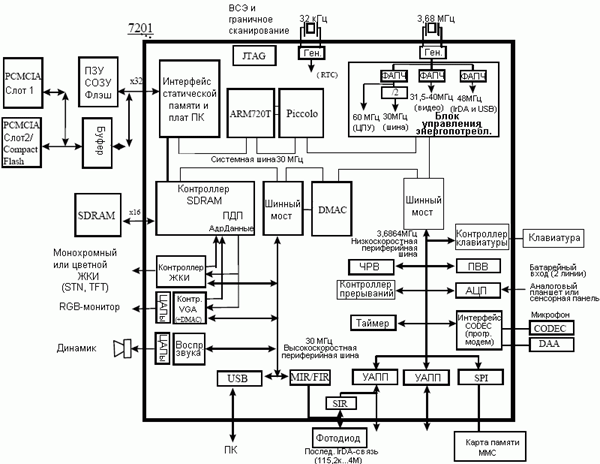

Структурная схема GMS30C7201:

Общее описание:

GMS30C7201 - микропроцессор с высокой степенью интеграции, ориентированный на применение в персональных цифровых помощниках и других приложениях. Микросхема содержит ЦПУ ARM720T, ЦСП Piccolo и логику системного интерфейса для связи с внешними устройствами различного типа.

GMS30C7201 выполнен по многомодульной архитектуре на основе шины AMBA между ЦПУ и внутренними модулями.

К встроенным периферийным устройствам относятся контроллер клавиатуры, контроллер VGA и ЖКИ с поддержкой ПДП для работы с внешним SDRAM.

GMS30C7201 также позволяет записывать голос, воспроизводить звук и поддерживает подключение сенсорной панели. Piccolo дает возможность использовать программный модем, а встроенный CODEC интерфейс позволяет реализовать функцию модема с минимальной стоимостью. Функция управления энергопотреблением, в конечном счете, позволяет оптимизировать энергопотребление.

GMS30C7201 идеален для применения в персональных цифровых помощниках (PDA) и накопителях данных, работающих под управлением операционной системы Microsoft Windows CE.

К возможным сферам применения также относятся смарт-фоны, устройства с доступом к Интернет, автомобильная навигация, а также особенно там, где поддерживается ОС Windows CE.

Документация:

3245 Kb Engl Полное описание микросхемы

---
