IRU3038

Импульсный ШИМ-контроллер для источников питания терминационного типа

Отличительные особенности:

• Импульсный контроллер в 14-выв. корпусе
• Работает от одного 5В или 12В питания
• Рабочая частота от 200 до 400 кГц задается внешним резистором
• Функция плавного старта
• Режим формирований напряжения фиксированной частотой
• 500мА выходной драйвер
• Вход усилителя сигнала ошибки доступен для построения схемы питания DDR-памяти
• Опорное напряжение 1.25В
• Защита выхода при закорачивании полевого транзистора

Области применения:

• Источник питания DDR-памяти
• Недорогие преобразователи постоянного напряжения: 5В в 3.3В, 2.5В или 1.8В
• Графические карты
• Жесткие диски

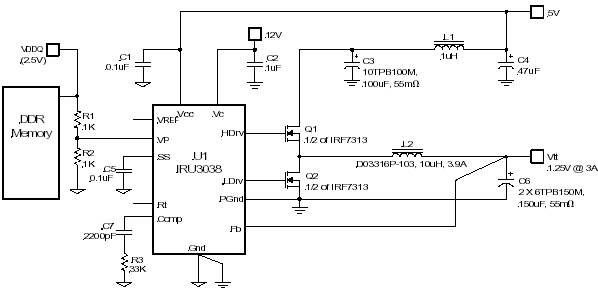

Типовая схема включения:

Расположение выводов:

Описание:

Интегральная схема контроллера IRU3038 позволяет выполнить недорогое решение импульсного регулируемого стабилизатора для построения каскадных источников питания, например, DDR-памяти и других преобразователей постоянного напряжения общего назначения. Современные микропроцессоры работают совместно с DDR-памятью и нуждаются в высокоскоростной шине данных, что требует специфического концевого (терминационного) напряжения шины.

Данное напряжение формируется путем уменьшения в два раза напряжения питания ядра для улучшения характеристик. IRU3038 вместе с двумя N-канальными МОП-транзисторами, например, IRF7313, обеспечивает недорогое решение для таких приложений.

Данное устройство характеризуется возможностью программирования частоты от 200 кГц до 400 кГц, блокировкой при понижении напряжения Vcc и Vc, внешнепрограммируемой функцией плавного старта, а также выходом определителя снижения напряжения, который выключает устройство при определении короткого замыкания на выходе.

Документация:

127 Kb Engl Описание микросхемы

---
