IRU3021M

Контроллер ступенчато-программируемого 5-разрядного импульсного стабилизатора напряжения и три контроллера линейных стабилизаторов

Отличительные особенности:

• Обеспечивает одномикросхемное решение для питания ядра Vcore, GTL+, шины AGP и 1.8В
• Автоматический выбор напряжения питания Vddq для разъема AGP
• Контроллер линейного стабилизатора встроен для генерации 1.8В
• Разработан для выполнения последних требований VRM для микропроцессоров следующего поколения
• Встроенный ЦАП программирует выходное напряжение от 1.3В до 3.5В
• Контроллер линейного стабилизатора встроен для питания 1.5В GTL
• Защита от короткого замыкания всех выходов без потерь
• Импульсная работа обеспечивает максимальную эффективность
• Запатентованная архитектура позволяет работу на фиксированной частоте, также как 100% коэффициент заполнения при динамическом нагружении
• Минимальное число выводов
• Плавный старт
• Драйвер для непосредственного управления внешним сильноточным МОП-транзистором
• Функция контроля нахождения напряжения в допустимых пределах для всех выходов
• Схема защиты от перенапряжений защищает выход коммутатора и генерирует сигнал ошибки

Области применения:

• Общее решение системы питания приложений на основе процессоров следующего поколения класса Pentium

Типовая схема включения:

Блок-схема:

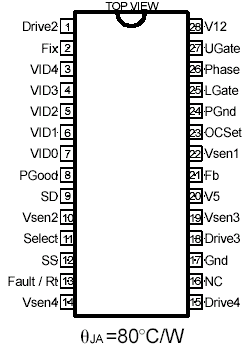

Расположение выводов:

Описание:

Интегральная схема контроллера IRU3021M специально разработана для выполнения требований к приложениям на основе процессоров следующего поколения, требующих нескольких встроенных регуляторов. IRU3021M представляет собой интегральную схему контроллера для питания ядра (Vcore), три контроллера линейных стабилизаторов, из которых один с выводом автоматического выбора, соединяемый с выводом «Определение типа» (Type Detect) разъема AGP для питания AGP Vddq, один для GTL+ , а третий для питания набора микросхем напряжением 1.8В, что требуется в ПК нового поколения.

IRU3021M использует N-канальные МОП-транзисторы как ключевые транзисторы для формирования V_OUT2(Vddq), V_OUT3(1.5В) и V_OUT4(1.8В). Для работы этих стабилизаторов не требуются внешние резисторные делители напряжения. Импульсный стабилизатор отличается запатентованной топологией, которая совместно с пятью внешними компонентами обеспечивает ток выхода до 20 А встроенным Vcore синхронным преобразователем, автоматически обеспечивающего выходное напряжение в соответствии выходом 5-разрядного ЦАП.

IRU3021M также отличается контролем тока без потерь за счет использования канала включенного МОП-транзистора как шунта для измерения тока, отключением выхода при снижении напряжения, что определяется условием короткого замыкания выходов линейных стабилизаторов и выключением системы, а также оконным компаратором, который устанавливает на своем выходе с открытым коллектором низкий уровень, если напряжение на любом из выходов выходит за установленные пределы.

Документация:

116 Kb Engl Описание микросхемы

---
