IRU1261

Сдвоенный регулируемый стабилизатор (6А и 1А) напряжения 1.5В и 2.5В с малым падением напряжения

Отличительные особенности:

• Гарантированно обеспечивает напряжение 1.5В и 2.5В при 3.1В питании
• Быстрый переходной процесс
• 1% источник опорного напряжения
• Встроенная термозащита с выключением

Области применения:

• Приложения на основе процессора Pentium II

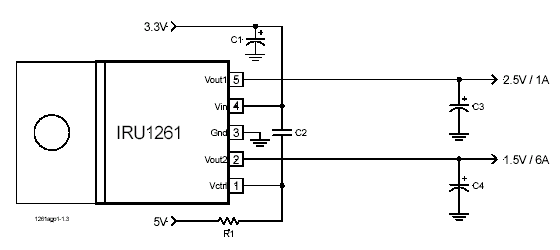

Типовая схема включения:

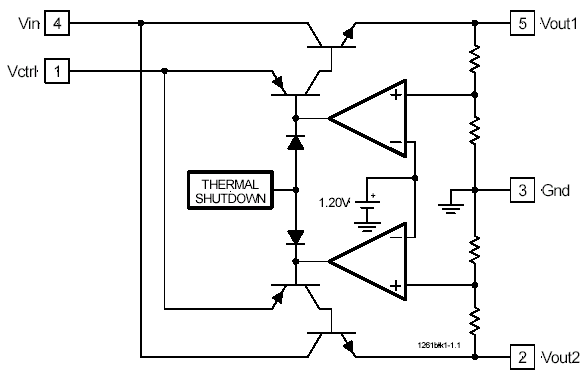

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IRU1261 объединяет два стабилизатора с малым падением напряжений 1.5В и 2.5В в одном корпусе, где 1.5В выход способен быть нагружен током не менее 6A, а 2.5В выход – 1 А. Данное устройство специально разработано для получения хорошо стабилизированных источников для питания, генерирующих из 3.3В 1.5В для GTL+ терминации и 2.5В для схемы тактирования для приложений на основе процессоров нового поколения Pentium II.

Документация:

95 Kb Engl Описание микросхемы

---
