IRU431L, IRU431AL

Низковольтный регулируемый прецизионный стабилизатор напряжения шунтирующего типа

Отличительные особенности:

• Корпус SOT23-5
• 0.5% источник опорного напряжения (IRU431AL)
• Низкий рабочий ток катода (не более 80мА)
• Стабильность только 1 мкФ
• Регулируемый выход от 1.24В до 15В
• Типичное выходное сопротивление
• Совместимость по выводам с TLV431
• Прецизионные источники опорного напряжения
• Контроллер линейного стабилизатора
• Вторичный контроллер для низковольтных источников питания

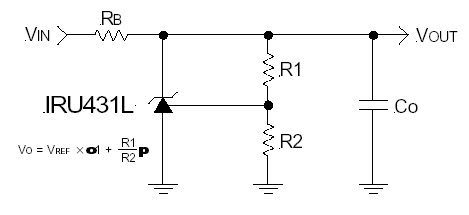

Типовая схема включения:

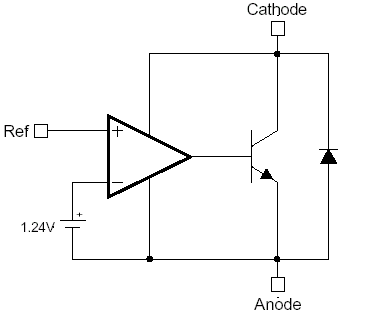

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IRU431L – трехвыводной линейный регулируемый стабилизатор шунтирующего типа, который может быть использован как источник опорного напряжения. Выходное напряжение может быть задано двумя внешними резисторами любым из диапазона Vref(1.24В)…6В. К другим сферам применения относятся: объединенные усилитель и источник опорного напряжения для построения линейного стабилизатора, а также линейный стабилизатор или контроллер вторичной стороны в низковольтных источниках питания. IRU431L требует всего 80 мкА в режиме покоя перед регулированием, что делает его идеальным как источник опорного напряжения для приложений с батарейным питанием.

Документация:

48 Kb Engl Описание микросхемы

---
