IRU1176

7.5A регулируемый стабилизатор положительного напряжения с очень малым падением с входом выключения

Отличительные особенности:

• Гарантированно падение менее TBDV при токе 7.5A
• Быстрый переходной процесс
• 1% источник опорного напряжения
• Встроенная схема термозащиты

Области применения:

• Набор микросхем Intel I740 с питанием 2.7В от 3.3В источника

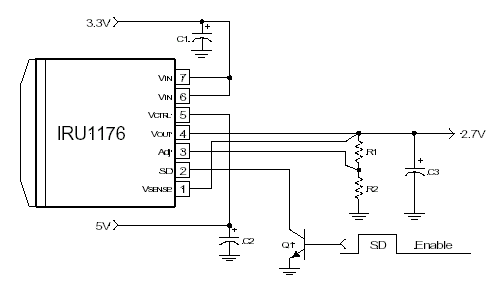

Типовая схема включения:

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IRU1176 – 7.5А стабилизатор с очень малым падением напряжения, выполненный по биполярной технологии, который достигает сопоставимых характеристик по сопротивлению открытого канала дискретного МОП-транзистора. IRU1176 имеет удобный вход выключения, который позволяет выключить стабилизатор и уменьшить потребление входного тока.

Кроме того, использование PNP-транзистора исключает высокие токи при старте, что делает идеальным применение данной микросхемы в приложениях, где ограничен ток источника, например, в источнике дежурного питания 5В компьютера. Одна из областей применения – новое поколение RDRAM-памяти с питанием 2.5В от 3.3В источника, с возможностью питания от 5В дежурного источника.

Документация:

47 Kb Engl Описание микросхемы

---
