IRU1120

2A стабилизатор положительного напряжения с малыми падением напряжения

Отличительные особенности:

• Стабильность при использовании керамического конденсатора
• Гарантированное падение напряжения не более 1.3В при полном нагружении
• Быстрый переходной процесс
• 2% опорный источник напряжения
• Ограничение выходного тока
• Выключение при перегреве

Области применения:

• Высокоэффективные линейные стабилизаторы
• Драйверы жестких дисков, CD-ROMов, DVD.
• ADSL и кабельные модемы

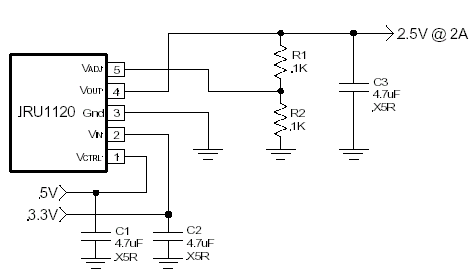

Типовая схема включения:

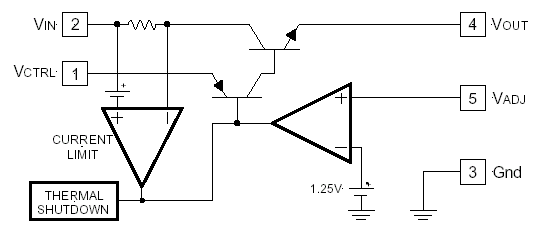

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IRU1120 – регулируемый линейный стабилизатор. Он размещен в 5-выводном ультра тонком корпусе для поверхностного монтажа. Выходное напряжение может регулироваться, начиная с 1.25В и выше с помощью простого резисторного делителя напряжения.

Вход может быть запитан одним 5В питанием. Стабилизатор способен выдерживать продолжительный ток нагрузки 2А при входном напряжении 5В. Выход защищен ограничителем тока и схемой отключения при перегреве.

Документация:

54 Kb Engl Описание микросхемы

---
