IRU1010-25

1A стабилизатор положительного напряжения с малым падением и фиксированным 2.5В выходом

Отличительные особенности:

• Гарантированное падение не более 1.3В при полном токе нагрузке
• Быстрый переходной процесс
• 1% источник опорного напряжения
• Встроенная термозащита с выключением
• Доступность в корпусе SOT-223, D-Pak, ультратонком Pak и 8-выв. SOIC для поверхностного монтажа

Области применения:

• Приложения с низковольтными микросхемами
• Питание тактового генератора ПК

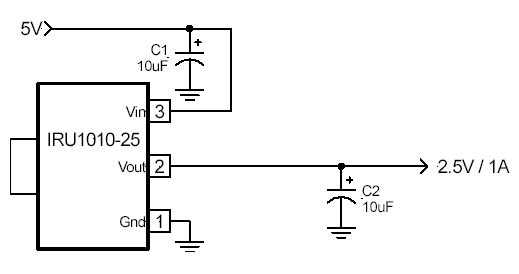

Типовая схема включения:

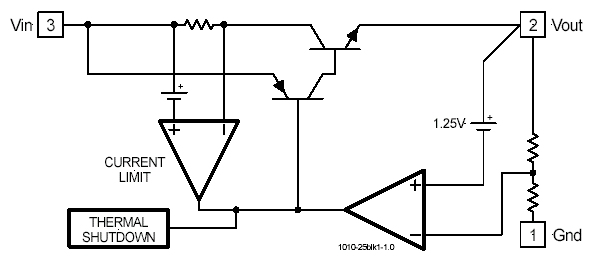

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IRU1010-25 – трехвыводной стабилизатор с малым падением, фиксированным выходным напряжением и выходным током до 1А. Он специально разработан для обеспечения хорошо стабилизированным напряжением приложений с низковольтными микросхемами, например, генераторов тактовой частоты для ПК.

IRU1010-25 гарантированно имеет падение напряжения не более 1.3В при максимальной нагрузке, что делает его идеальным для получения стабилизированного напряжения при 3.8В входном питании. IRU1010-25 разработан с учетом обеспечения такой же стабильности с недорогими алюминиевыми конденсаторами, как и с танталовыми..

Документация:

75 Kb Engl Описание микросхемы

---
