IR3220

Полностью защищенный H-мост для управления двигателем постоянного тока

Отличительные особенности:

• Выключение при перегреве
• Выключение при перегрузке по току
• Пусковой ток ограничен функцией плавного старта
• Защита от электростатического разряда
• Статусная обратная связь
• Режим сна для непосредственного подключения батареи
• Работа с торможением и без
• Краткая характеристика:
• Сопротивление включенного канала Rds(on) 12 мОм
• Рабочее напряжение питания V cc.op. 5.5…35В
• Продолжительный ток нагрузки I cont. (Ta = 85°C) 7.0A
• Порог срабатывания токовой защиты Ishutdown 30A
• Рабочая частота 20 кГц

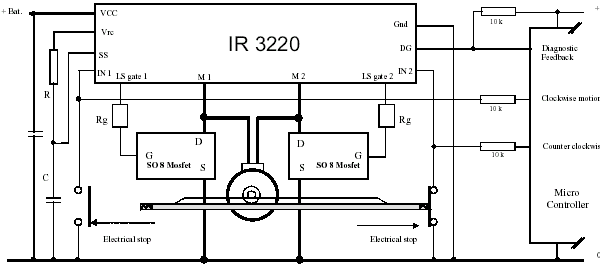

Типовая схема включения:

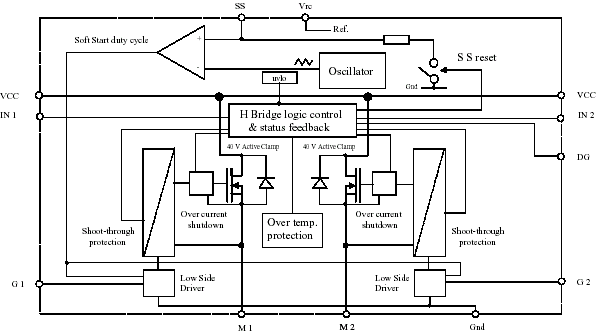

Блок-схема:

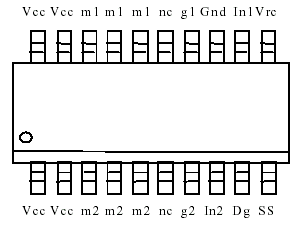

Расположение выводов:

Описание выводов:

Описание:

IR3220 – интегральная схема сдвоенного ключа верхнего уровня. Вместе с двумя ключами нижнего уровня, например, IRF741), IR3220 организует управляемый Н-мост. Она обеспечивает защиту от потери управляемости каждого плеча, логику управления H-мостом, плавный запуск и защиты от перегрузок по току и напряжению. Сигналами IN1 и IN2 задаются рабочие режимы и активизируется последовательность циклов ШИМ для плавного запуска старта для ограничения пускового тока. При использовании указанного типа транзистора и надлежащем охлаждении, внутренняя система микросхемы, контролирующая ключи верхнего уровня, защищает работу всего –Н-моста. Продолжительность плавного запуска задается постоянной времени внешней RC-цепи и сбрасывает автоматически.

Документация:

396 Kb Engl Описание микросхемы

---
