IR2103

Драйвер ключей нижнего и верхнего уровней

Отличительные особенности:

• Управляющие каналы разработаны для нагруженного функционирования полностью работоспособны до +600В
• Нечувствителен к отрицательным напряжениям при переходных процессах
• Стойкость к скорости нарастания напряжения (dV/dt)
• Диапазон напряжения питания драйверов 10…20В
• Блокировка при снижении напряжения
• 5В входная логика с триггерами Шмита
• Логика предотвращения поперечной проводимости
• Согласованная задержка распространения для обоих каналов
• Внутренне установленная пауза при переключении каналов
• Выход драйвера верхнего уровня в фазе со входом (HIN)
• Выход драйвера нижнего уровня в противофазе со входом (LIN)
• Краткая характеристика:
• Напряжение смещения V_OFFSET не более 600В
• Имп.вых. ток к.з Iо± 130 мА/ 270 мА
• Выходное напряжение драйверов V_OUT 10 – 20В
• Время вкл./выкл. 680/150 нс
• Пауза 520 нс

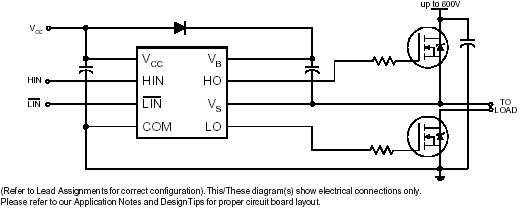

Типовая схема включения:

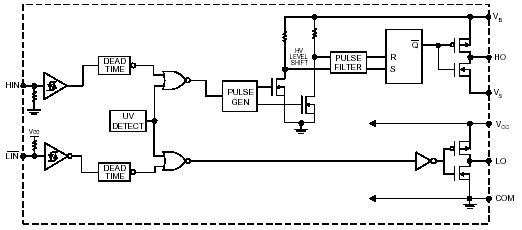

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IR2103 – драйвер высоковольтных, высокоскоростных МОП-транзисторов или IGBT-транзисторов с независимыми выходными каналами нижнего и верхнего уровней. Собственная HVIC-технология и стойкая к защелкиванию КМОП-технология позволили создать монолитную конструкцию.

Логический вход совместим с стандартными КМОП или LSTTL выходом. Выходы драйверов отличаются высоким импульсным током буферного каскада, что выполнено для минимизации встречной проводимости драйвера. Выходной канал может быть использован для управления N-канальным силовым МОП-транзистором или IGBT-транзистором с напряжением питания верхнего уровня до 600В.

Документация:

119 Kb Engl Описание микросхемы

---
