IR2308

Полумостовой драйвер для управления силовыми ключами на полевых или биполярных транзисторах

Отличительные особенности:

• Напряжение смещения – до 600 В
• Управляющий ток (вытекающий/втекающий) – 120/250 мА
• Управляющее напряжение – 10-20 В
• Синхронное распространения сигнала в обоих каналах, не хуже – 50 нс
• Внутреннее время простоя – 540 нс
• Время включения/выключения, ср. – 220 нс
• Незаземленный (плавающий) канал с питанием от напряжения смещения ( до +600 В)
• Нечувствительность к отрицательному напряжению смещения
• Блокировка при понижении напряжения для обоих каналов
• Совместимость по входам со всей логикой КМОП/ТТЛШ (3,3 В, 5 В и 15 В)
• Защита от перекрестной проводимости
• Повышенная помехозащищенность
• Сигнал на выходе совпадает по фазе с сигналом на входе

Области применения:

• Импульсные источники питания
• Активная балластная нагрузка для ламп дневного света
• Схемы управления электродвигателями

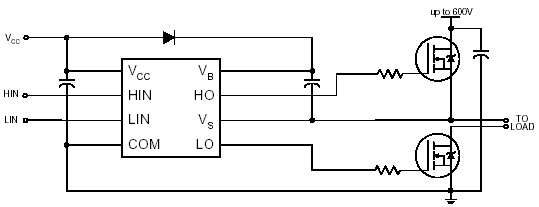

Типовая схема включения:

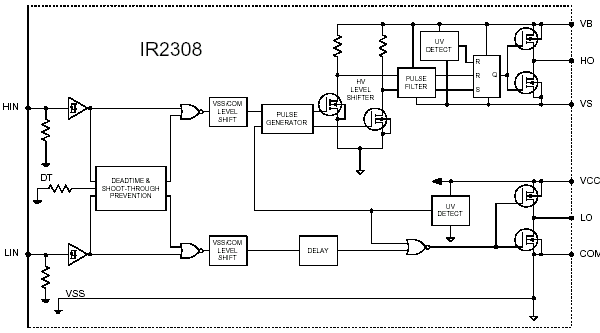

Блок-схема:

Расположение выводов:

Общее описание:

IR2308 – это высоковольтный быстродействующий драйвер полевых и биполярных транзисторов с двумя независимыми каналами управления. Патентованная технология HVIC (высоковольтные ИС) и КМОП-логика на триггерах Шмидта позволили создать надежную интегральную схему. Входы ИС совместимы со стандартными КМОП или ТТЛШ выходами, с напряжением от 3,3 В до 15 В. Выходной буфер имеет дополнительный импульсный каскад, разработанный для предотвращения перекрестной проводимости. Незаземленный (плавающий) канал может использоваться для управления n-канальным силовым МОП или IGBT (биполярный транзистор с изолированной базой) транзистором, включенным в источник питания с напряжением до 600 вольт.

Микросхема выпускается в 8-выводных корпусах PDIP и SOIC.

Документация:

99kB Engl Полное описание микросхемы IR2308 фирмы International Rectifier

---
