IR2152

Самотактируемый полумостовой драйвер

Отличительные особенности:

• Управляющие каналы разработаны для нагруженного функционирования полностью работоспособны до +600В
• Нечувствителен к отрицательным напряжениям при переходных процессах
• Стойкость к скорости нарастания напряжения (dV/dt)
• Блокировка при снижении напряжения
• Программируемая частота генератора
• Согласованная задержка распространения для обоих каналов
• Выход драйвера нижнего уровня в фазе с RT
• Напряжение смещения V_OFFSET не более 600В
• Скважность 2 (меандр)
• Имп.вых. ток к.з Iо± 100 мА/ 210 мА
• Выходное напряжение драйверов V_OUT 10 – 20В
• Время вкл./выкл. 850/150 нс
• Пауза 1.2 мкс

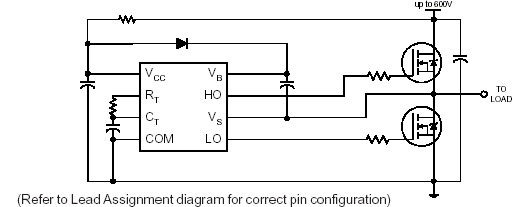

Типовая схема включения:

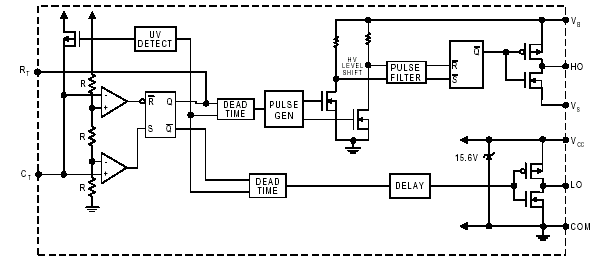

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IR2152 – драйвер с самотактированием высоковольтных, высокоскоростных МОП-транзисторов или IGBT-транзисторов с выходными каналами нижнего и верхнего уровней. Собственная HVIC-технология и стойкая к защелкиванию КМОП-технология позволили создать монолитную конструкцию. Внешние параметры генератора определяются эквивалентно таймеру 555 (К1006ВИ1).

Выходы драйверов отличаются высоким импульсным током буферного каскада и паузой при переключении каналов, что выполнено для минимизации встречной проводимости драйвера. Задержки распространения сигналов для обеих каналов согласованы для упрощения использования в приложениях со скважностью. 2. Выходной канал может быть использован для управления N-канальным силовым МОП-транзистором или IGBT-транзистором с напряжением питания верхнего уровня до 600В.

Документация:

95 Kb Engl Описание микросхемы

---
