IR2167Интегральная схема управления балластом с коррекцией коэффициента мощностиОтличительные особенности:

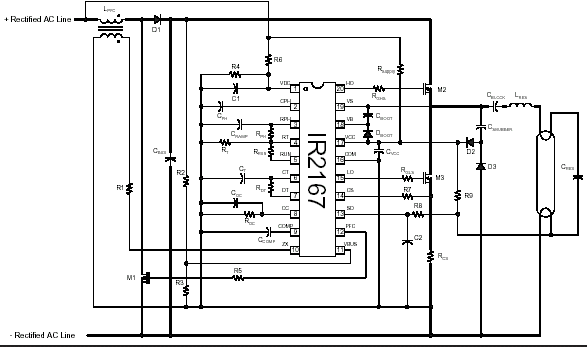

Типовая схема включения:
Расположение выводов:
Описание выводов:
Описание: IR2167 – интегральная схема управления 600В балластом со всеми необходимыми защитами, разработанная для управления всеми типами флуоресцентных ламп. Схема PFC работает в режиме критической проводимости и обеспечивает высокий коэффициент мощности, малые гармонические искажения и регулировку шины постоянного тока. IR2167 выполняет функции программирования параметров предварительно разогрева (частота, время), программирования наклона характеристики зажигания, а также рабочей частоты, что обеспечивает высокий уровень гибкости инженерам при проектирования балластов. К функциям защиты относятся защита от повреждения при ударе, защита нити накаливания, защита от понижения напряжения линии переменного тока, защита от температурной перегрузки, защита от отказа лампы в процессе нормальной эксплуатации, а также функция автоматического перезапуска. Сердцем данной микросхемы является генератор с внешней регулировкой и программированием времени паузы. Сигнал меандра получается с высокой точностью за счет применения Т-триггера. IR2167 выпускается в 20-выв. корпусах PDIP и SOIC. Документация:
