IR2156

Интегральная схема управления балластом

Отличительные особенности:

• Управление балластом и полумостовой драйвер в одной микросхеме
• Программируемая частота предварительного нагрева
• Программируемое время предварительного нагрева
• Внутреннее линейно-нарастающее зажигание
• Программируемый порог токовой перегрузки
• Программируемая рабочая частота
• Программируемое время паузы
• Сброс шины постоянного тока при снижении напряжения
• Вывод выключения с гистерезисом
• Встроенный ограничивающий стабилитрон 15.6 В на линии Vcc
• Микромощность при старте (150мкА)
• Стойкость выходных коммутаторов и защита от электростатического разряда (ESD)

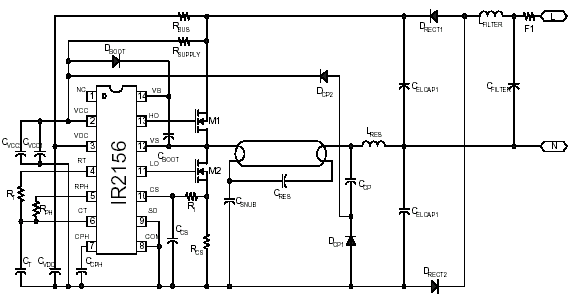

Типовая схема включения:

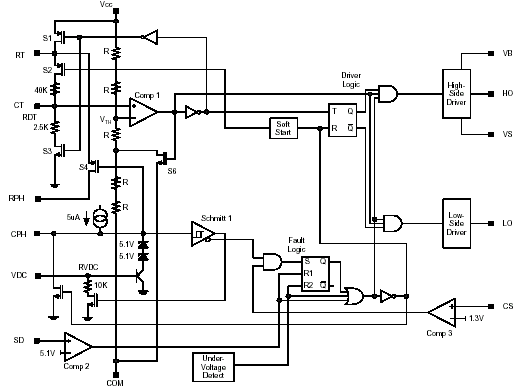

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IR2156 представляет собой высоковольтный полумостовой драйвер с программируемым генератором и логическую схему для получения завершенной интегральной схемы управления балластом. К функциям IR2156 относятся программируемые предварительный разогрев и рабочая частота, программируемое время предварительного разогрева, программируемое время паузы, а также программируемая токовая защита от перегруза.

Оригинальные функции защиты, такие как защита от неисправности лампы при раздавливании, неисправности нити накала, а также функция автоматического перезапуска включены в разработку. IR2156 доступен в корпусах 14-выв. PDIP и 14-выв. SOIC.

Документация:

367 Kb Engl Описание микросхемы

---
