IRIS4015(K)

Мощный интегральный ключ

Отличительные особенности:

• Основной токовый режим управления, вспомогательный режим управления напряжением
• Защита входа Vcc от перенапряжений (защелкивание)
• Защита от перегрузок по току и температуре
• Квазирезонансность, работа с переменной частотой
• 5 выв. корпуса TO-220 и TO-262
• Максимальное сопротивление открытого канала Rds(on)= 0.97 Ом 650В МОП-транзистора
• Указана характеристика лавинной энергии одного импульса

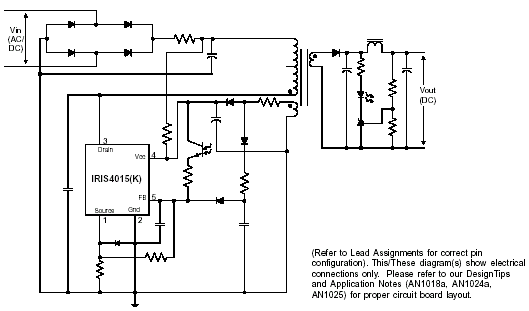

Типовая схема включения:

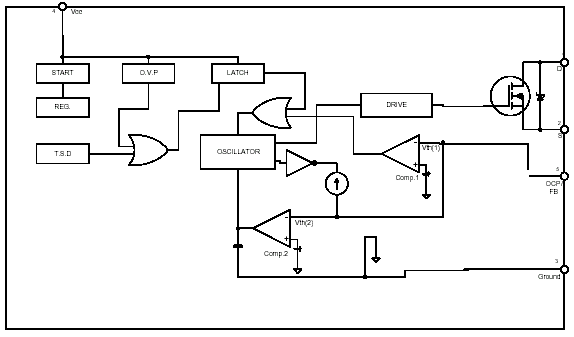

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IRIS4015(K) – двухрежимный контроллер тока и напряжения с МОП-транзистором в одном корпусе. IRIS4015(K) разработан для использования в импульсных источниках питания (AC/DC) с номинальным входным переменным напряжением 230В и обеспечивает мощность до 180Вт. Устройство может работать или в квазирезонансном режиме или в режиме управления скважностью (PRC) и, следовательно, с переменной частотой.

Документация:

63 Kb Engl Описание микросхемы

---
