EMP25P12B

Силовой модуль 3-фазного инвертора

Отличительные особенности:

• 6 силовых биполярных транзисторов с изолированной базой технологии NPT:

  1200 В, 25 А

  Выдерживают короткое замыкание в течение 10 мкс

  Квадратная форма зоны безопасной работы при обратном смещении

  Малое падение напряжения Vкэ в открытом состоянии (2,28 В при 25 А, 25°С)

  Положительный температурный коэффициент падения напряжения Vкэ

• Диоды технологии HexFred III поколения:

  Малое падение напряжения в прямом включении (1,76 В при 25 А, 25°С)

  Плавная обратная регенерация

• Резисторы-датчики тока сопротивлением 4 мОм в каждой фазе и общий в минусовой цепи питания:

  Температурный коэффициент менее 50 ppm/°С

  Интегрированный терморезистор

Области применение:

• Электропривод с электронным управлением

Структурная схема:

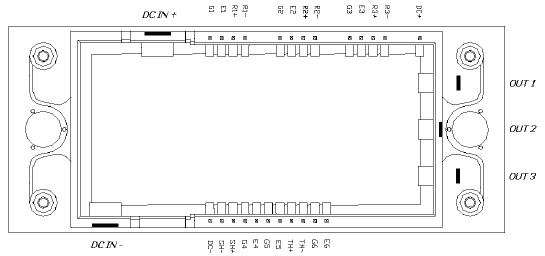

Расположение выводов:

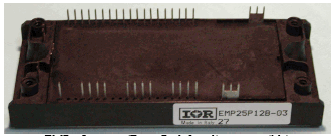

Корпус:

Общее описание:

EMP25P12B - это силовой интегрированный модуль трехфазного инвертора со встроенными резисторами - датчиками тока в каждой из трех фаз.

Корпус каждого резистора непосредственно приклеен к выходной ножке с целью уменьшения искажений и достижения высокой точности напряжения обратной связи. Поскольку температурный коэффициент резисторов очень мал, то отпадает необходимость в коррекции величины напряжения обратной связи во всем температурном диапазоне.

Модуль выпускается в корпусе EMP, полностью совместимом по длине, ширине и высоте с типоразмером EconoPack 2.

Документация:

1160kB Engl Полное описание модуля

---
