GMS30C7201

32- разрядный микроконтроллер с 8 КБ кэш-памяти

Отличительные особенности:

• 32-разрядное полностью статическое КМОП RISC ядро ARM720T
• 8 КБ объединенной кэш- памяти команд/данных
• Модуль управления памятью для WindowsCE
• Piccolo DSP (поддержка программного модема)
• 512- байтовая кэш-память для команд Piccolo DSP
• Поддержка ОС Little Endian
• Встроенные периферийные модули с индивидуальным отключением:
      – Многоканальный DMA
      – Таймер
      – Контроллер прерываний
      – Контроллер ПЗУ для обслуживания масочной, Flash, SRAM или SDRAM памяти
      – Контроллер PCMCIA II и Compact Flash
      – Модуль управления питанием
      – Контроллер ЖКИ для монохромных/цветных STN и TFT индикаторов
      – Контроллер VGA со встроенным ЦАП (для непосредственного управления мониторами)
      – Часы реального времени для 32.768 кГц резонатора
      – Модуль связи в ИК диапазоне (Поддержка IrDA со скоростью до 4 Мбит/с)
      – 2 UART, совместимых с 16C550
      – AFE интерфейс, поддерживающий внешнее аналоговое оконечное устройство или кодек
      – Интерфейс управления клавиатурой
      – Порт ввода-вывода общего назначения (GPIO)
      – Модуль синхронного последовательного интерфейса для MMC плат
      – Адресуемый USB модуль
      – АЦП и интерфейсный модуль для обслуживания сенсорного экрана
      – ЦАП и интерфейсный модуль (выход звука)
      – ФАПЧ
• Отладочный интерфейс JTAG
• Изготовлен по 0.35 микронной технологии
• 3.3 В напряжение питания
• 360 контактный BGA корпус
• Рабочая частота 60 МГц
• Низкое потребление

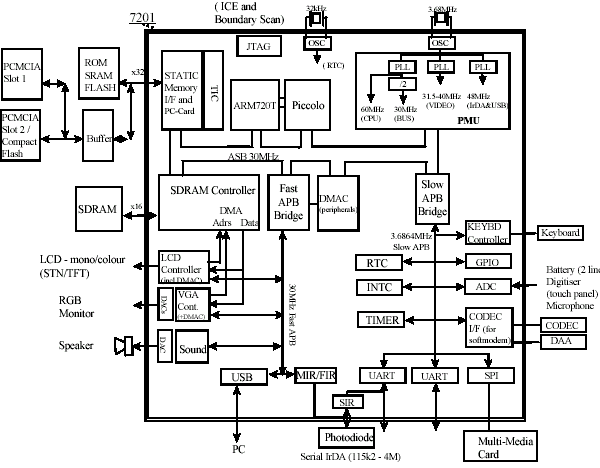

Структурная схема:

Общее описание:

GMS30C7201 - высоко интегрированный микропроцессор для персональных PDA. Прибор содержит вычислительное ядро ARM720T, Piccolo DSP и систему логических интерфейсов для обеспечения обмена данными с различными приборами. GMS30C7201 - многомодульное устройство, использующее для связи межу вычислительным ядром и внутренними модулями AMBA шину.

Прибор содержит такие периферийные устройства как контроллер клавиатуры, VGA и ЖКИ контроллер и поддерживает DMA для работы с внешней SDRAM памятью. Также GMS30C7201 поддерживает интерфейсы записи и воспроизведения речи и интерфейс сенсорных экранов. Piccolo дает возможность использовать программный модем и встроенный интерфейс кодека, что позволяет снизить стоимость модемного узла устройства.

Функции управления питанием позволяют снизить потребление.

GMS30C7201 идеален для применения в PDA и терминалах данных, работающих под управлением ОС Windows CE, выпускаемой корпорацией Microsoft. Кроме того, прибор может использоваться в интеллектуальных телефонах, устройствах обеспечения доступа к Internet и автомобильных навигационных системах, особенно в тех, в которых требуется поддержка Windows CE.

Документация:

		1482Kb Engl Описание микроконтроллера GMS30C7201
		Rus Архитектура и система команд

---
