HT48RA0-2, HT48CA0-2

8- битные микроконтроллеры для систем ДУ

Отличительные особенности:

• Диапазон напряжения питания: 2.0~3.6 В
• Десять двунаправленных линий ввода - вывода
• Четыре входных линий с триггерами Шмитта
• Один выход несущей с длительностью рабочего цикла 1/2 или 1/3
• Встроенный кварцевый и RC генератор
• Сторожевой таймер
• Память программы: 1Kx14
• ОЗУ данных: 32x8
• Функции останова и пробуждения для снижения потребления
• 62 мощные команды
• Длительность машинного цикла 1 мкс при частоте задающего генератора 4 МГц
• Все команды выполняются за 1 или 2 машинных цикла
• 14- битные команды
• Одноуровневый стек подпрограмм
• Команды манипуляции с битами
• Функция сброса при снижении напряжения питания
• 20 контактные SOP/SSOP корпуса

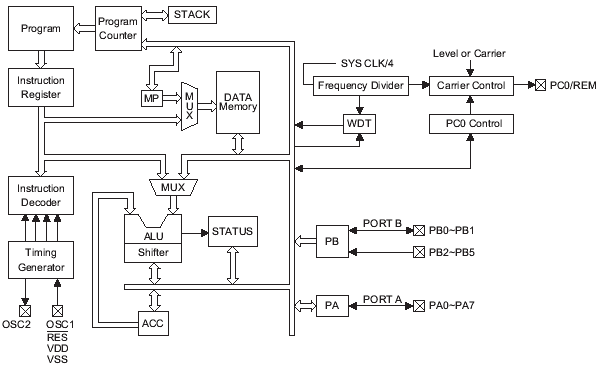

Структурная схема HT48RA0-2/HT48CA0-2:

Расположение выводов HT48RA0-2/HT48CA0-2:

Общее описание:

HT48RA0-2/HT48CA0-2 - высококачественные 8- битные микроконтроллеры с RISC архитектурой, предназначенные для применения в системах ДУ. Микроконтроллер HT48CA0-2 имеет масочное ПЗУ и является функциональным аналогом микроконтроллера HT48RA0-2, имеющего ОТР ПЗУ.

Низкое потребление, гибкость линий ввода-вывода, функции таймера, задающий генератор, сторожевой таймер, функции останова и пробуждения и низкая цена делают микроконтроллеры универсальными и способными удовлетворить требования самых различных систем, таких как промышленное оборудование, бытовая техника и особенно ИК системы ДУ.

Документация:

239 Kb Engl Описание микросхемы

---
