HT46R14

8- битное OTP MCU A/D типа

Отличительные особенности:

• Рабочее напряжение:

  при f_SYS=4 МГц: 2.2~5.5 В

  при f_SYS=8 МГц: 3.3~5.5 В

• 20 двунаправленных линий ввода - вывода
• Два входа прерывания, совмещенные с линиями ввода-вывода
• Два программируемых 8- битных таймера/счетчика событий с прерыванием при переполнении и 7- уровневым предварительным делителем
• Два 8- битный программируемых генератора импульсов (PPG) с предварительным делителем, 8- битным программируемым таймером/счетчиком и поддержкой высокого или низкого уровня активного сигнала
• Встроенный кварцевый и RC автогенератор
• Сторожевой таймер
• Память программы 4096x14
• ОЗУ данных 192x8
• Поддержка PFD для формирования акустических сигналов
• Функция HALT и характеристика wake-up уменьшают потребляемую мощность
• Длительность командного цикла до 0.5 мкс при работе на частоте 8 МГц при напряжении питания VDD=5 В
• 8- уровневый стек подпрограмм
• Восемь 9- битных АЦП
• Два компаратора с функцией формирования запроса на прерывание
• Команды манипуляции битами
• 15- битные команды
• 63 мощные команды
• Все команды выполняются за один или два машинных цикла
• Сброс при снижении напряжения питания
• 28 контактные SKDIP/SOP корпуса

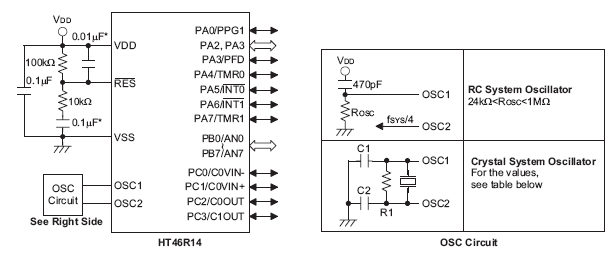

Типовая схема включения:

Расположение выводов:

Общее описание:

Прибор является 8- битным высокоскоростным микроконтроллером с RISC архитектурой, специально предназначенный для аналого-цифрового преобразования сигналов поступающих напрямую, например, от аналоговых датчиков.

Такие преимущества прибора как низкое потребление, гибкость портов ввода-вывода, программируемый делитель частоты, таймеры, автогенератор, многоканальный АЦП и функции HALT и Wake-Up делают эти универсальные приборы идеальными для удовлетворения требования самых различных устройств, предназначенных для аналого-цифрового преобразования сигналов, типа систем сбора данных от аналоговых датчиков.

Прибор также имеет два компаратора и программируемый генератор импульсов (PPG), следовательно, он является особенно подходящим для использования в изделиях типа индукционных плит и бытовой техники.

Документация:

359 Kb Engl Описание микросхемы

---
