HT36F2

8- битный микроконтроллер с музыкальным синтезатором

Отличительные особенности:

• Рабочее напряжение: 2.4~5.0 В
• Рабочая частота:

  при работе от кварцевого генератора 6~8 МГц

  при работе от RC генератора 6 МГц

• Встроенное 32K?16 битное (0.5 Мбитное) ОЗУ памяти/данных
• Встроенное 8- битное микроконтроллерное ядро с 208?8 битным ОЗУ
• Два программируемых 8- битных таймера с 8- уровневым предварительным делителем
• 16 двунаправленных линий портов ввода - вывода
• 4 полифонических синтезатора
• Монофонический 16- битный ЦАП
• Способность автогенератора работать от кварцевого резонатора или от RC цепочки
• Сброс при снижении напряжения питания
• 8- битный стек
• Сторожевой таймер
• 8- разрядные команды
• Функции Halt и Wake-Up, позволяющие снизить потребление
• Команды манипуляции с битами
• 63 мощные команды
• Все команды исполняются за 1 или 2 машинных циклах
• 16/28 контактные SOP корпуса

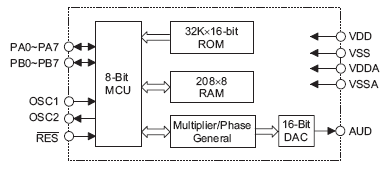

Структурная схема:

Расположение выводов:

Общее описание:

HT36F2 - высококачественный 8 битный RISC микроконтроллер, предназначенный для использования в музыкальных системах. Прибор содержит 8- битный микроконтроллер и 4- канальный табличный звуковой синтезатор. HT36F2 имеет встроенный 8- битный микропроцессор, который управляет синтезатором частоты путем записи данных в специальные регистры. Для снижения потребления прибор имеет функцию Halt.

Документация:

278 Kb Engl Описание микросхемы

---
