HT16511

Контроллер вакуумно-флуоресцентного индикатора с мультиплексированием от 1/8 до 1/16

Отличительные особенности:

• Напряжение питания 5В
• Высоковольтный выход: не более VDD-35В.
• Управление многосегментными индикаторами (от 12 сегментов х 16 разрядов до 20 сегментов х 8 разрядов)
• Сканирование матрицы кнопок 12 х 4
• 8-ступенчатая регулировка яркости
• 5 выходов для управления светодиодами (не более 20 мА)
• 4-разр. порт ввода общего назначения
• Не требуется подключение внешних резисторов на выходе драйвера за счет открытого стока P-канального МОП-транзистора и подтягивающего к общему резистору
• Последовательный интерфейс связи с микроконтроллером (CLK, CS, DI, DO)
• 52-выв. корпус QFP

Области применения:

• Управление отображающими панелями пользовательской электроники
• Управление индикацией промышленных измерительных приборов
• Решение аналогичных задач управления индикацией

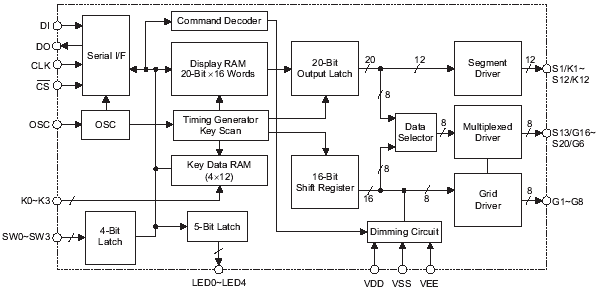

Структурная схема HT16511:

Расположение выводов HT16511:

Общее описание:

HT16511 – контроллер/драйвер вакуумного флуоресцентного индикатора (ВФИ), который позволяет организовать динамическое управление индикацией с мультиплексированием 1/8…1/16. Он состоит из 12 выходов сегментных линий, 8 выходов сеточных линий, 8 выходов сегментных/сеточных линий, 5 выходов управления светодиодами, схемы управления, памяти индикатора и схемы сканирования клавиатуры. Данные в HT16511 поступают через трехпроводный последовательный интерфейс. Данный контроллер/драйвер ВФИ идеален для использования совместно с микроконтроллером.

Документация:

162 Kb Engl Описание микросхемы

---
