HT82V805

Четырехканальный вертикальный драйвер CCD

Отличительные особенности:

• Рабочее напряжение: 3.0 ~5.5 В
• Семь встроенных схем

  Выход с 2 уровнями:

  2 схемы для формирователя вертикальных синхроимпульсов CCD

  уровень выходного напряжения от -9 до 0 В

  Выход с 3 уровнями:

  2 схемы для формирователя вертикальных синхроимпульсов CCD

  уровень выходного напряжения от -9 до 15 В

  Выход с 2 уровнями:

  1 схема для драйвера прерывателя

  уровень выходного напряжения от -9 до 15 В

• Переключение между режимами NTSC (EIA) и PAL (МККРТ)
• 16 контактные SSOP/TSSOP корпуса

Структурная схема:

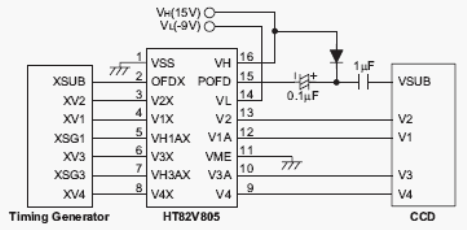

Типовая схема включения:

Расположение выводов:

Общее описание:

HT82V805 - КМОП драйвер вертикальных синхроимпульсов и драйвер прерывателя для CCD сенсора. Прибор способен преобразовывать напряжение и сопротивление из КМОП уровней.

Документация:

121 Kb Engl Описание микросхемы

---
