CY7C65640

(TetraHub) - контроллер высоко скоростного USB концентратора

Характеристики:

• Концентратор USB 2.0
• 4 порта исходящих потоков
• Несколько транзакционных трансляторов для повышения эффективности- по одному на каждый порт
• VID, PID и DID конфигурируются от внешней SPI EEPROM
• 24 МГц генератор с внешним кварцевым резонатором
• Миниатюрный безвыводной QFN корпус
• Встроенный подтягивающий резистор в порту входящего потока
• Встроенные подтягивающие резисторы в портах исходящих потоков
• Во всех портах последовательно подключены защитные резисторы
• Загрузка из внешней SPI EEPROM конфигурационных данных:
      номера активных портов
      номера отключенных портов
      максимальное потребление
      потребление контроллера концентратора
      время выдержки таймера запуска
      время выдержки таймера перегрузки
      блокировка таймера перегрузки
      смешанные устройства
      разрешение работы только на полной скорости
      блокировка индикаторов портов
      номера питаемых портов
      разрешение работы только в ТТ режиме
      разрешение NoEOP в EOF1

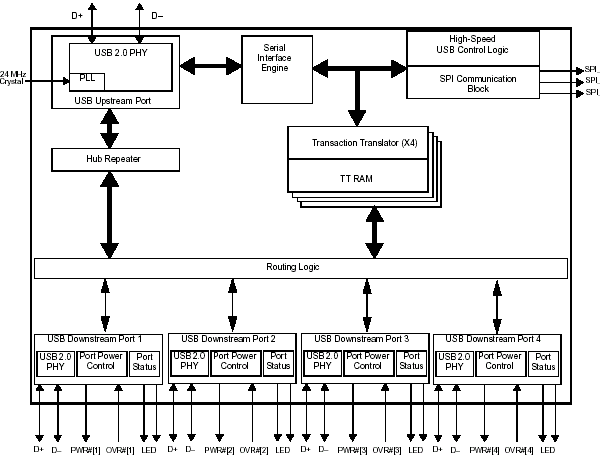

Функциональная схема:

Расположение выводов:

Общее описание:

TetraHub компании Cypress - высококачественный концентратор USB 2.0. Архитектура Tetra имеет четыре порта исходящих информационных потоков с транзакционными трансляторами на каждом порту, что существенно повышает эффективность. Этот однокристальный прибор имеет приемопередатчики USB на всех портах (один порт входящего потока и четыре порта исходящих потоков), автомат последовательного интерфейса (SIE), контроллер USB концентратора и ретранслятора и четыре транзакционных тарнслятора. Прибор идеально подходит для автономных концентраторов, концентраторов системных плат и концентраторов мониторов.

Будучи устройством с фиксированными функциями, прибор позволяет снизить риск и затраты при разработке новых устройств. Для нового изделия разработчик не должен писать прикладную программу. Комплект разработчика CY4602 Tetrahub USB 2.0 4- портового концентратора содержит все материалы и документы, необходимые для разработки нового изделия. Комплект разработчика содержит схему электрическую принципиальную, перечень элементов, файлы в формате Gerber и Orcad и описание изделия.

Документация:

		218 Kb Engl Описание микросхемы
		Описание USB 1.0

---
