Отладочный комплект CC2420DBK

Выпускается на базе СС2420.

Отладочный комплект предназначен для разработки и отладки приложений на базе чипа ZigBee-трансивера CC2420. В состав комплекта входят две демонстрационные платы с установленными на них чипами CC2420 и управляющими микроконтроллерами Atmega128L (Atmel) с внешней оперативной памятью (RAM) емкостью 32 КБ. Связь между чипом и микроконтроллером осуществляется по SPI-интерфейсу. На плате также установлены: антенна, выполненная печатным способом, интерфейсный разъем RS-232 для связи с компьютером и набор компонентов, подключенных к цифровым и аналоговым шинам контроллера - кнопки, светодиоды, джойстик, датчик температуры и потенциометр.

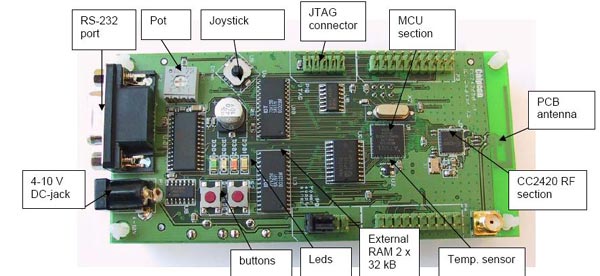

Внешний вид отладочного комлекта CC2420DBK:

Комплект поставки:

• 2 демонстрационные платы CC2420DB
• 2 кабеля RS-232
• Набор из 5 чипов CC2420
• Руководство пользователя

Для контроля передаваемых пакетов у производителя существует программа Chipcon Packet Sniffer (7630 Kb).

Документация:

		2000 Kb ENG Руководство пользователя отладочного комплекта СС2420DBK
		143 Kb ENG Программа быстрого запуска отладочного комплекта СС2420DBK
		RUS CC2420 - Маломощный ZIGBEE трансивер Chipcon

---
