AT86RF230

Приемопередатчик ZigBee™/IEEE 802.15.4

Основные характеристики:

• Интегрированный 2.4 ГГц приемопередатчик
• Чувствительность приёмника -101 дБм
• Низкое потребление
• Потребление в режиме SLEEP - 0.1 мкА
• Напряжение питания 1.8V - 3.6 В
• Встроенный регулятор напряжения
• Мониторинг батарейного питания
• SPI интерфейс
• Полная совместимость с IEEE 802.15.4
• 128-байт буфер для TRX
• Встроенный кварцевый генератор 16 МГц
• Небольшое количество внешних компонентов
• 32-контактный QFN корпус 5 мм x 5 мм x 0.9 мм
• Полная совместимость с EN 300 440/328, FCC-CFR-47 часть 15

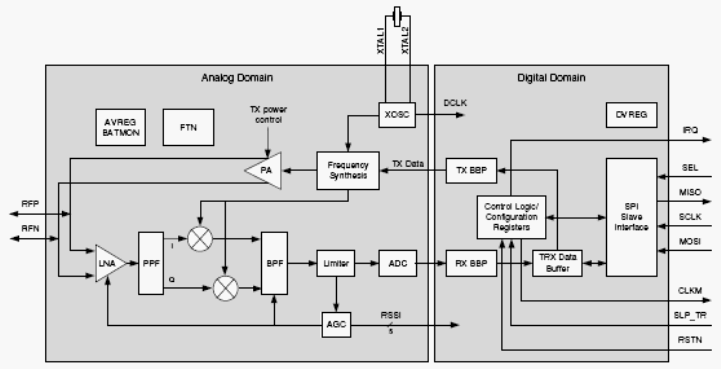

Блок- схема AT86RF230

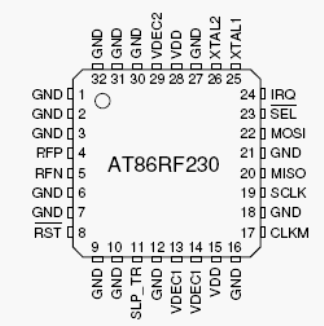

Расположение выводов AT86RF230:

Описание:

AT86RF230 - низкопотребляющий приемопередатчик, работающий в диапазоне 2.4 ГГц, специально разработанный для решений ZigBee/IEEE802.15.4 низкого ценового диапазона. AT86RF230 - полнофункциональное SPI решение. Все компоненты RF, за исключением антенны, и блокировочных конденсаторов интегрированы в микросхему.

Микросхема Atmel AT86RF230 Z-Link доступна в корпусе QFN 5x5 мм.

Документация:

710 Kb Engl Описание микросхемы AT86RF230

---
