AT86RF401

Smart RF микрорадиопередатчик c интегрированным 8-битным AVR RISC ядром

Основные характеристики:

• Частотный диапазон от 264 до 456 МГц
• + 6 Дбм на расчётной антенне
• Регулируемый выход до 36 Дб через 1 Дб
• Синтезатор частот с ФАПЧ (PLL)
• Поддержка несущей
• Полоса манчестерского кода до 10 КBPS
• Напряжение питания 2 В
• Минимум внешних компонентов
• Миниатюрный корпус TSSOP-20
• Интегрированное 8- битное AVR RISC микроконтроллерное ядро
• 2 Кбайт FLASH памяти программ
• 128 баит EEPROM
• 128 байт SRAM
• Внутрисистеммно программируемая память данных и программ
• Шесть цифровых входов-выходов
• Детектор снижения напряжения батареи и защита от низкого напряжения
• Программный контроль работы VCO

Применения:

• Передатчик удалённого доступа
• Радио охранные системы
• Удалённое управление бытовыми приборами
• Радио игрушки
• Открывание гаражных ворот
• Радио периферия персональных компьютеров
• Телеметрия

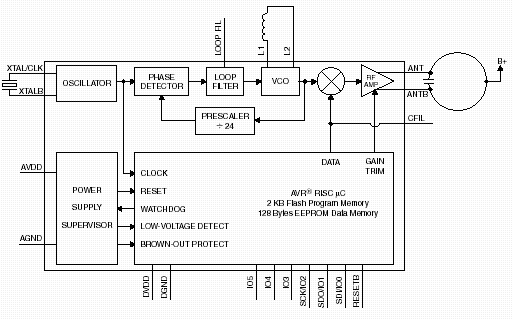

Блок- схема:

Расположение выводов:

Описание:

AT86RF401 Smart RF микрорадиопередатчик фирмы Atmel представляет из себя высокоинтегрированную, малой стоимости радиочастотную микросхему комбинированную с AVR RISC микроконтроллером. Требуется только подключение кварцевого резонатора, простой батареи питания типа R2032, трёх конденсаторов, индуктивности и рамочной антенны для получения законченного радио передатчика цифровых данных.

В качестве приемника может использоваться микросхеиа T5744

Документация:

		379 Kb Engl Описание микросхемы
		Rus Система команд и архитектура
		Програмное обеспечение

---
