T2803

Однокристальный трансивер для диапазона WDECT/ISM 2.4 ГГц

Отличительные особенности:

• Напряжение питания 3В-4.6В (стабилизированное)
• Встроенный вспомогательный стабилизатор напряжения (3.2В-4.6В)
• Малый потребляемый ток
• Несколько внешних компонентов
• Не требуется механическая настройка
• Поддержка несколько задающих частот синхронизации (10.368МГц/13.824МГц)
• Синтезатор с быстрой стабилизацией (разнос каналов 864 кГц)
• Предусилитель передачи с выходной мощностью 3 дБм на частоте 2.45 ГГц (4 программируемых уровня мощности)
• Генератор линейно-изменяющегося напряжения для линейного изменения и управления мощностью внешнего усилителя мощности, выполненного по технологии SiGe (T7024 и T7026)

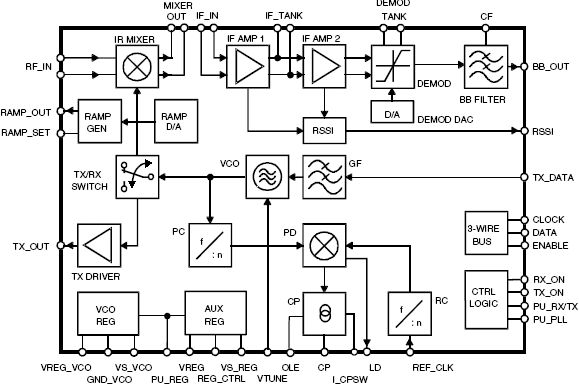

Структурная схема:

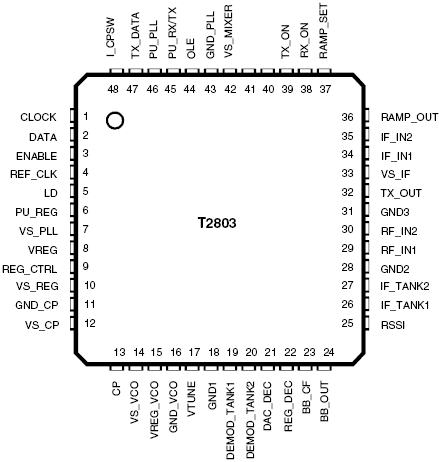

Расположение выводов:

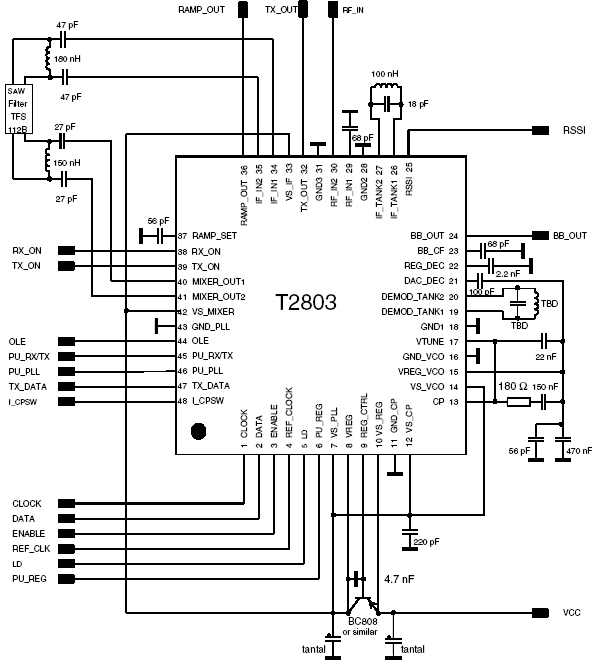

Типовая схема включения:

Описание:

T2803 - интегральная схема РЧ-трансивера для построения маломощных устройств передачи данных в частотном диапазоне ISM 2.45ГГц. Все компоненты трансивера, в т.ч. смеситель подавления помех по зеркальному каналу, усилитель ПЧ, ЧМ-демодулятор, фильтр основной частоты, индикатор уровня принимаемого сигнала RSSI, предусилитель передачи, генератор линейно-изменяющегося напряжения для управления мощностью внешнего усилителя, синтезатор, ГУН и гауссов фильтр данных в канале передачи, интегрированы в корпус QFN48. Важным преимуществом данного трансивера является отсутствие необходимости в механической настройке на стадии производства..

Информация для заказа:

Документация:

583 Kb Engl Описание микросхемы

---
