ATR0981

Интегральная схема УВЧ радиочастотного интерфейса, выполненная по технологии SiGe

Основные характеристики:

• Усилитель мощности с улучшенной эффективностью (типичное значение выходной мощности 29 дБм)
• Регулируемая выходная мощность
• Малошумящий предварительный усилитель (типичное значение коэффициента шума 1.5 дБ)
• Небольшое число внешних компонентов
• Пластиковый корпус PSSO20

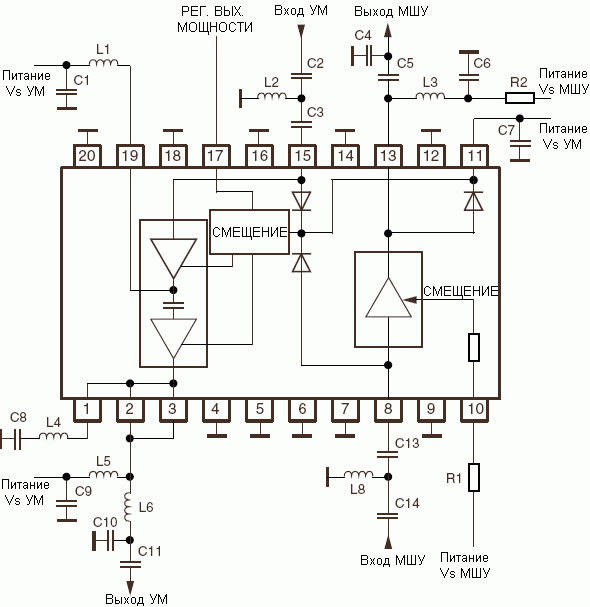

Структурная схема:

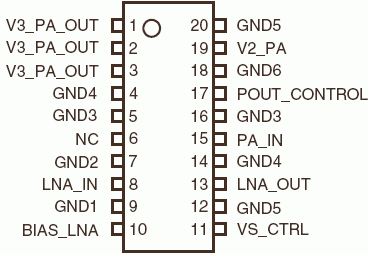

Расположение выводов:

Описание:

ATR0981 - монолитная интегральная схема, которая производится компанией Atmel по прогрессивной технологии SiGe. Интегральная схема выполняет передающую и приемную интерфейсную функцию в частотном диапазоне 300...500 МГц. Она состоит из малошумящего усилителя (МШУ) и усилителя мощности (УМ) с высоким значением PAE (эффективность добавленной мощности).

Информация для заказа:

Документация:

182 Kb Engl Предварительное описание ATR0981

---
