Т7023

2.4 ГГц ISM/ Bluetooth усилитель мощности

Основные характеристики:

• Однополярное 3 В питание
• Высокий КПД выходного усилителя мощности (типовое значение POUT= 23 дбм)
• Регулировка мощности по линейному закону
• Пониженной потребление в дежурном режиме
• Малое количество внешних компонентов
• 16 выводной HP-VFQFP-N16 корпус

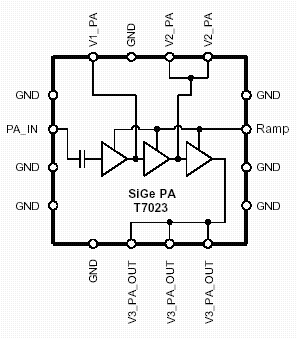

Блок- схема:

Расположение выводов:

Описание:

Т7023 - законченный монолитный SiGe усилитель мощности. Прибор специально разработан для применения в TDMA системах, таких как Bluetooth, DECT и других ISM системах, соответствующих рекомендациям 15 части FCC.

Прибору не требуется внешний коммутирующий транзистор, так как он имеет линейную регулировку мощности и очень малый ток потребления.

Прибор чувствителен к электростатическому заряду, поэтому при работе с ним необходимо использовать заземленные антистатические браслеты.

Документация:

263 Kb Engl Описание микроконтроллера

---
