ATA6824

Высокотемпературный Н-мостовой драйвер электродвигателя

Отличительные особенности:

• ШИМ-управление и управление направлением четырех внешне-запитанных N-канальных МОП-транзисторов
• Возможность работы при высокой температуре: температура перехода до 200°C
• Для исключения возможности протекания сквозного тока в Н-мосте предусмотрен программируемый генератор паузы неперекрытия
• Встроенный емкостной преобразователь для генерации напряжения управления затворами драйверов высокого уровня и для питания затворов внешнего N-канального МОП-транзистора защиты батареи от противотока
• Стабилизатор напряжения 5В/3.3В и функция ограничения тока
• Схема сброса питается с выхода стабилизатора 5В/3.3В
• Программируемый оконный сторожевой таймер
• Контроль превышения и снижения напряжения батарейного источника
• Сигнализация и отключение при перегреве
• Связь через высоковольтный последовательный интерфейс
• Корпус QFN32

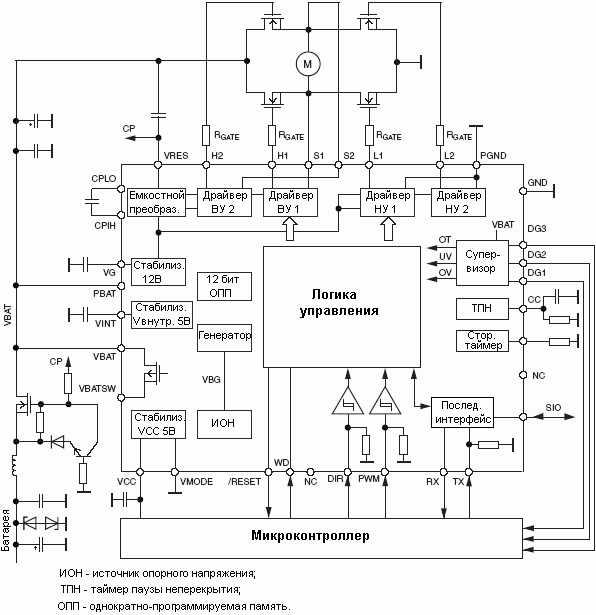

Структурная схема и схема включения:

Расположение выводов:

Описание:

Интегральная схема ATA6824 разработана для применения в высокотемпературных приложениях мехатроники, например, турбокомпрессоры, в которых электроника устанавливается близко с горячим двигателем. При использовании в таких жестких условиях интегральная схема может противостоять окружающим температурам до 150°C, что соответствует температуре перехода до 200°C. ИС предназначена для управления током двигателя в H-мостовой схеме управления. Для управления интегральной схемой со стороны микроконтроллера необходима подача ШИМ-сигнала и сигнала направления, что позволяет использовать интегральную схему в приложениях управления электродвигателем. ШИМ-управление выполняется ключами низкого уровня; а ключи высокого уровня постоянно включены на фазе управления. Вывод конфигурации VMODE позволяет выбрать выходное напряжение 5В или 3.3В для стабилизатора и высокого уровня интерфейса. Оконный компаратор поддерживает возможность программирования с помощью внешнего резистора RWD, а внутренняя калибровка обеспечивает точность до 10%. Для связи с главным контроллером предусмотрен высоковольтный последовательный интерфейс.

Документация:

456 Kb Engl Описание микросхемы

---
