ATA5283

Интерфейсная интегральная схема для функции активизации на частоте 125 кГц

Отличительные особенности:

• Функция активизации микроконтроллера при обнаружении действительного сигнала
• Чувствительность 1 мВ (ср.кв. значение)
• Ток в дежурном режиме - 1 мкА
• Напряжение питания: 2…4.2 В
• Скорость передачи данных до 4 кбод (амплитудная модуляция в коде Манчестер)
• Рабочая температура до 125°C
• Кратковременно выдерживает температуру +175°C
• Пять внешних компонентов

Область применения:

• Контроль давления в шине (TPM)

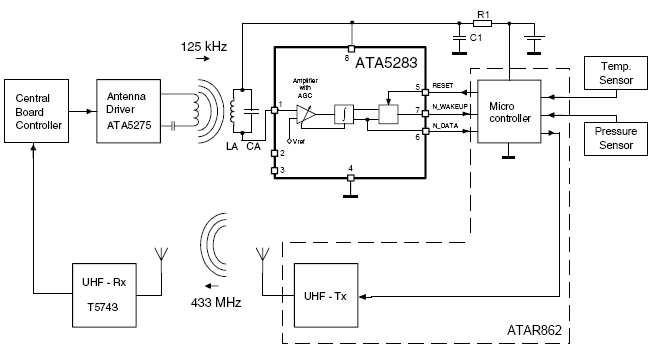

Типовая схема включения:

Расположение выводов:

Описание:

ATA5283 – микромощный приемник, используемый для функции активизации в TPM-системах. Чувствительный входной каскад интегральной схемы усиливает и демодулирует сигнал несущей от антенной катушки в цифровой выходной сигнал для микроконтроллера. В дежурном режиме модуль определения сигнала контролирует входной сигнал и устанавливает выходы активизации и данных при приеме действительного несущего сигнала частотой 125 кГц.

Объединив данную ИС с антенной катушкой, микроконтроллером, радиочастотным передатчиком-приемопередатчиком, батареей питания, датчиками температуры и давления, получается завершенная разработка системы контроля давления в шине (TPM).

Описание выводов:

COIL	Вход антенной катушки
TST1	Тестовый вывод (резервный)
TST2	Тестовый вывод (резервный)
VSS	Общий
RESET	Вход внешнего сброса
N_DATA	Сигнал данных
N_WAKEUP	Сигнал активизации микроконтроллера с активным низким уровнем
VDD	Напряжение батареи питания

Условные обозначения:

AGC = АРУ	автоматическая регулировка усиления
ASK = АМ	амплитудная модуляция
LF = НЧ	низкая частота
PWM = ШИМ	широтно-импульсная модуляция
TPM = КДШ	контроль давления в шине

Документация:

311 Kb Engl Описание микросхемы
