ATR0640

Процессор Baldur™ для системы глобального спутникового позиционирования

Отличительные особенности:

• 14-канальный GPS-коррелятор Magellan® компании Thales Navigation™
• Содержит ядро процессора ARM7TDMI® ARM Thumb®

  - Высокопроизводительная 32-разр. RISC-архитектура

  - Высокоплотный набор 16-разр. инструкций

• Встроенное ПЗУ 32 кбайт
• Внешний шинный интерфейс (EBI) для хранения программы/данных во внешней памяти
• Один УСАПП
• Часы реального времени (ЧРВ)
• Детектор снижения питания
• Питание ввода-вывода 2.7-3.3В, питание ядра 1.8В
• 160-выв. корпус BGA с размерами 12 мм x 12 мм

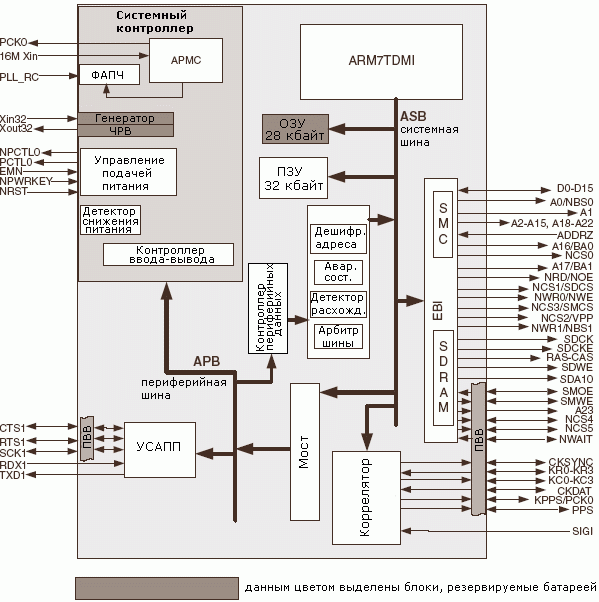

Структурная схема ATR0640:

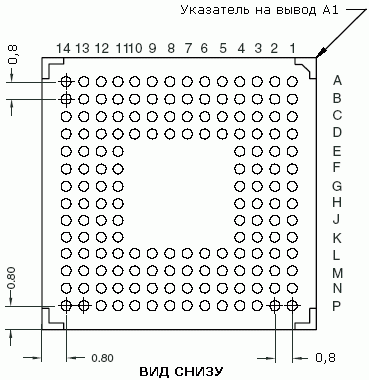

Расположение выводов ATR0640:

Общее описание:

ATR0640 - процессор Baldur™ для систем GPS, который содержит 14-канальный GPS-коррелятор компании Thales Navigation. Он выполнен на основе процессорного ядра ARM7TDMI по высокопроизводительной и экономичной технологии Atmel 0.18 мкм КМОП.

ATR0640 содержит внешний шинный интерфейс (EBI) для связи с внешней памятью, что увеличивает гибкость и снижает стоимость решения. Любая статическая параллельная память (флэш, ЭСППЗУ, ЭППЗУ, СОЗУ, СДОЗУ) может использоваться для реализации функций устройства в системе GPS.

Документация:

967 Kb Engl Oписание микросхемы

---
