ATR0601

Интегральная схема GPS-приемника

Отличительные особенности:

• Очень экономичная разработка (40 мВт)
• Архитектура с одной ПЧ
• Превосходные шумовые характеристики
• Встроенный 1.5-разрядный АЦП
• Компактный корпус QFN (4 мм х ?4 мм, 24 вывода)
• Высокая степень интеграции, требуются только несколько внешних компонентов
• Усовершенствованная BiCMOS-технология (UHF6)
• Нечувствительность к электростатическим разрядам

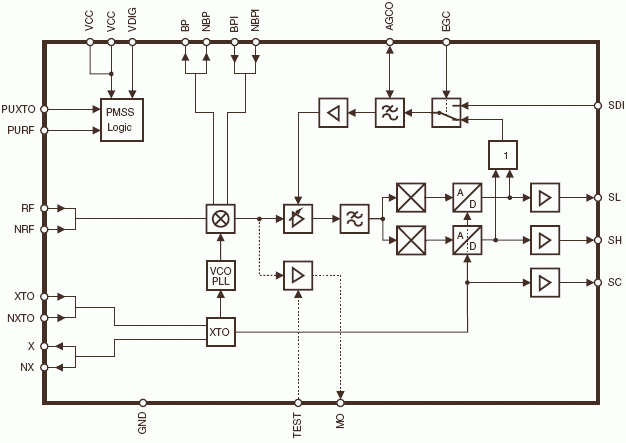

Структурная схема ATR0601:

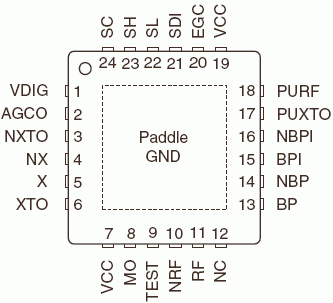

Расположение выводов ATR0601:

Общее описание:

ATR0601 - интегральная схема радиочастотного тракта с одной ПЧ для GPS-системы, который разработан для удовлетворения требований передвижных и автомобильных приложений. Превосходные РЧ характеристики в сочетании с низким уровнем шума позволяют получить высококачественное решение GPS-систем, а благодаря малому потреблению его можно эффективно применять в портативных устройствах. ИС характеризуется сбалансированным кварцевым генератором, полностью интегрированным сбалансированным синтезатором частоты и необходимостью только нескольких внешних компонентов. ATR0601 предлагает полный автономный режим, использующий встроенную схему АРУ с работой в замкнутом контуре, для установки усиления усилителя с переменным усилением (УПУ) ПЧ. Альтернативно, в сочетании с процессором управления радиотрактом ATR0621 может быть вычислено оптимальное усиление УПУ ПЧ и установлено программно с помощью цифрового интерфейса SDI.

Документация:

1380 Kb Engl Предварительное описание микросхемы

---
