ATMOS™ 2M30, ATMOS™ 2M60

Камеры для сканирования поверхностей с интерфейсом Camera Link

Отличительные особенности:

• Высокая чувствительность и высокое отношение сигнал-шум КМОП-фотоприемника изображения типоразмера 2/3"
• Общая разрешающая способность 2.5 миллиона пикселей (пиксели квадратной формы с размером 5 мкм)
• Высокая скорость передачи данных: 150 мегапикселей/с, что соответствует кадровой частоте 60 кадров/секунду с разрешающей способностью 2 миллиона пикселей (для 2M60)
• Формат данных Camera Link (базовая конфигурация - 2 канала)
• Гибкость и простота управления через последовательный интерфейс

  - коэффициент передачи: 0...18 дБ с шагами 3 дБ.

  - Битовая глубина: 8, 10 или 12 бит данных

  - Повышение контрастности

  - Программируемое время спуска

  - Режим спуска: несинхронизированный (автономный) или запуск, синхронизированный внешним сигналом

  - Тестовый образец

• Фиксированная образцовая коррекция шума
• Программируемая таблица преобразования
• Один источник питания: 12..24В на разъеме Hirose-6
• ТТЛ-вход сигнала внешнего запуска и выходной ТТЛ-сигнал спуска на разъеме Hirose-5
• Компактность размеров: 44 x 44 x 45 мм (ширина, высота, длина)
• П-образный адаптер для монтажа
• Высокая надежность - совместимость с CE и FCC

Область применения:

• Контроль качества материалов (например, стекло, интегральные схемы, печатные платы)
• Управление роботами
• Метрология
• Микроскопия
• Системы видеонаблюдения

Структурная схема камеры:

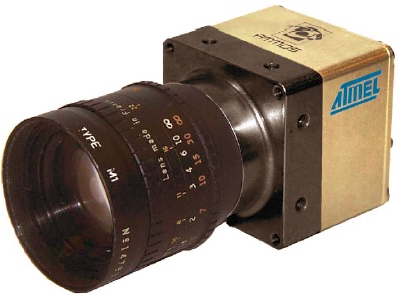

Внешний вид камеры:

Общее описание:

Данные камеры характеризуются превосходной чувствительностью и динамическим диапазоном даже при максимальном быстродействии. Поддерживается возможность гибкого выбора разрешающей способности и кадровой частоты (например, для 2M60 одна из возможных настроек - кадровая частота 157 Гц и формат VGA). Камеры ATMOS™ выполнены на основе КМОП-фотоприемника со скручивающимся затвором.

Конфигурационный интерфейс предоставляет возможность доступа к расширенным функциям (улучшение контрастности, калибровка изображения, таблица преобразования). Универсальный и компактный корпус позволяет реализовать несколько конфигураций.

Данные особенности в сочетании с конкурентной ценой делают ATMOS выгодной альтернативой мегапиксельным камерам.

Документация:

462 Kb Engl Описание

---
