AD5280/AD5282

+15V, I²C Совместимые Цифровые Потенциометры

Особенности

• 256 Положений
• AD5280 - 1 канал
• AD5282 - 2 независимых канала
• Замена потенциометров номиналом
      20кОм, 50кОм или 200 кОм с ТКС< 50 ppm/C
• Установка в среднее положение по включению питания
• Однополярное от + 5 В до + 15 В или двухполярное +- 5 В питание
• I²C совместимый интерфейс

Применение

• Мультимедиа, Видео, Аудио устройства
• Коммуникации
• Замена механических потенциометров
• Контрольно-измерительная аппаратура: регулируемые усилители/ аттенюаторы
• Программируемые преобразователи ток- напряжение
• Устройства согласования импедансов

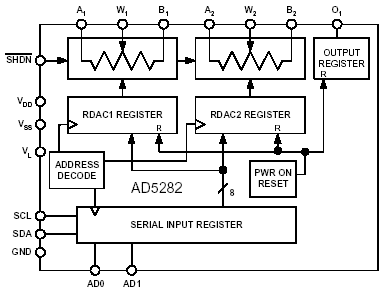

Функцианальная схема:

Расположение выводов:

Описание:

AD5280/AD5282 являются одиночным/ сдвоенным цифровыми 256 позиционным переменными резисторами. Эти устройства исполняют ту же самую электронную функцию регулировки как потенциометр или переменный резистор. Каждый переменный резистор позволяет устанавливать движок потенциометра в любое дискретное положение между двумя крайними выводами А и В. Полное постоянное сопротивление может иметь значения 20 кОм, 50 кОм или 200 кОм с погрешностью 1 % и имеет низкий температурный коэффициент 30 ppm/C.

По включению питания движок потенциометра устанавливается в среднее положение. После включения питания положение движка может быть задано через двухпроводный I2C совместимый интерфейс. Обе устройства имеют два программируемых логических вывода для управления цифровыми логическими элементами, светодиодами, аналоговыми ключами и т. д.

AD5280/AD5282 поставляются в компактных корпусах для поверхностного монтажа TSSOP-14/-16. Все приборы будут гарантированно работать в индустриальном температурном диапазоне от минус 40 С до + 85 С.

Описание микросхемы

149 Kb Engl Предварительное описание микросхемы

---
