AD5263

+15 В четырехканальный 265 позиционный цифровой потенциометр

Отличительные особенности:

• 20 кОм, 50 кОм или 200 кОм переменное сопротивление для применения в маломощных и малошумящих устройствах
• Тонкопленочные резисторы с низким температурным коэффициентом ТС< 30 ррм/ С для обеспечения устойчивости и малых искажений
• Однополярное питание от +5 В до +15 В или двухполярное питание ±5 В
• Выбираемый выводом SPI или I²С тип интерфейса
• Полностью определенные характеристики (полное сопротивление, сопротивление между выводами и движком потенциометра, коэффициент нелинейных искажений, коэффициент шума и ширина полосы пропускания)

Применение:

• Замена механических потенциометров
• Калибровка датчиков
• Регулировка уровня напряжения питания лазерных диодов
• Программируемые фильтры и линии задержки связной и измерительной аппаратуры
• Регуляторы громкости
• Устройства согласования импедансов систем передачи данных
• Усилители с регулируемым коэффициентом усиления и уровнем смещения медицинского и контрольно- измерительного оборудования

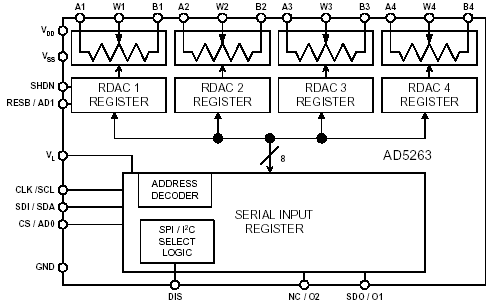

Функциональная схема:

Расположение выводов:

Общее описание:

AD5263 - четырехканальный 256 позиционный цифровой переменный резистор с выбираемым типом интерфейса (SPI или I²C). Прибор работает от однополярного источника питания от +5 В до +15 В или двухполярного источника питания ±5 В. (Большинство промышленных цифровых переменных резисторов имеет рабочий диапазон от 0 до +5 В). Этот прибор выполняет те же функции, что и механические потенциометры и переменные резисторы, но имеют большую надежность и компактность. Эти устройства поставляются в 24 выводных TSSOP корпусах для поверхностного монтажа и имеют высоту всего 1,1 мм.

Описание микросхемы:
