AD5160

256- позиционный SPI совместимый цифровой потенциометр

Отличительные особенности:

• 256 позиций движка потенциометра
• Полное сопротивление 5, 10, 50 или 100 кОм
• Миниатюрный 2.9х3 мм SOT-23-8 корпус
• SPI совместимый интерфейс
• Предварительная установка движка в среднее положение при включении питания
• Однополярное питание от 2.7 до 5.5 В
• Низкий температурный коэффициент сопротивления: 45 ppm/°C
• Низкое потребление: I_DD = 8 мкА
• Широкий рабочий температурный диапазон: от -40°C до +125°C
• Доступна отладочная плата

Области применения:

• Замена механических потенциометров
• Настройка датчиков давления, температуры, положения, химических датчиков и оптических преобразователей
• Регулировка смещения УРЧ
• Автоматическая регулировка
• Регулировка коэффициента усиления и смещения

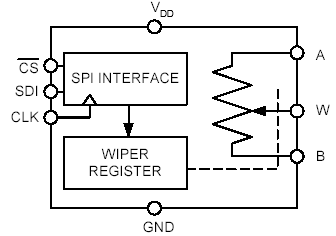

Структурная схема AD5160:

Расположение выводов AD5160:

Общее описание:

AD5160 - цифровой 256 позиционный потенциометр в миниатюрном корпусе, имеющем площадь посадочного места 2.9х3 мм. Этот прибор выполняет те же функции, что и механические потенциометры или переменные резисторы, но имеет более качественные параметры типа разрешающей способности, постоянство положения движка и ТКС.

Установка движка производится через SPI совместимый цифровой интерфейс. Сопротивление между скользящим контактом и любой конечной точкой постоянного резистора изменяется линейно в зависимости от значения цифрового кода, записанного в регистр RDAC.

Работа от однополярного источника питания от 2.7 до 5.5 В и потребление менее 5 мкА делают прибор идеальным для применения в портативных устройствах с автономным питанием.

Описание микросхемы:

848 Kb Engl Описание микросхемы AD5160

---
