AD977, AD977A

16 битные 100/200 kSPS BiCMOS аналого-цифровые преобразователи

Отличительные особенности:

• Быстродействующий 16 битный АЦП
• Скорость преобразования AD977A - 200 kSPS
• Скорость преобразования AD977 - 100 kSPS
• Однополярное питание 5 В
• Входные динамические диапазоны:
      униполярные: 0- 5 В, 0- 10 В, 0- 4 В
      двухполярные: ±10 В, ±5 В, ±3,3 В
• Максимальная потребляемая мощность 100 мВт
• Максимальная потребляемая мощность в дежурном режиме 50 мкВт
• Возможность работы с внешним или внутренним 2,5 В ИОН
• Высокоскоростной последовательный интерфейс
• Встроенный тактовый генератор
• 20 выводной DIP или SOIC корпус
• 28 выводной SSOP корпус

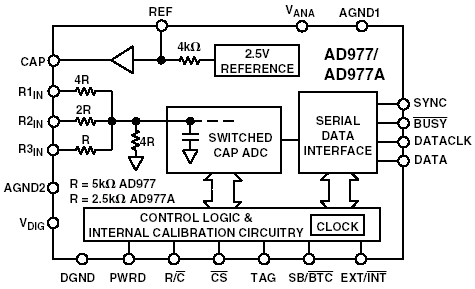

Функциональная схема:

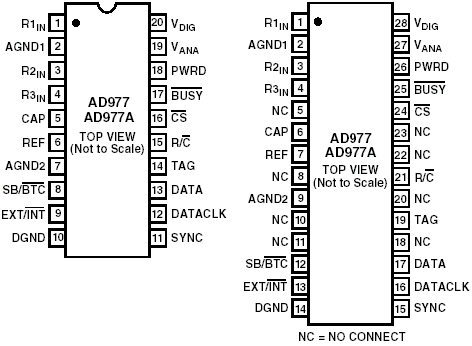

Расположение выводов:

Общее описание:

AD977/AD977A - высокоскоростной маломощный 16 битный аналого- цифровой преобразователь, который работает от однополярного источника питания 5 В. Прибор содержит АЦП последовательного приближения на коммутируемых конденсаторах, встроенный источник опорного напряжения (ИОН) и высокоскоростной последовательный интерфейс. Для снижения ошибок приборы проходят заводскую калибровку. Прибор имеет двухполярные ± 10 В, ± 5 В и ±3,3 В и униполярные 0- 4 В, 0- 5 В и 0- 10 В входные динамические диапазоны.

Для AD977/AD977A определены и проверены все динамические параметры, таки как SNR и THD, а также коэффициент усиления, смещение и линейность.

Документация:

299 Kb Engl Описание микросхемы

---
